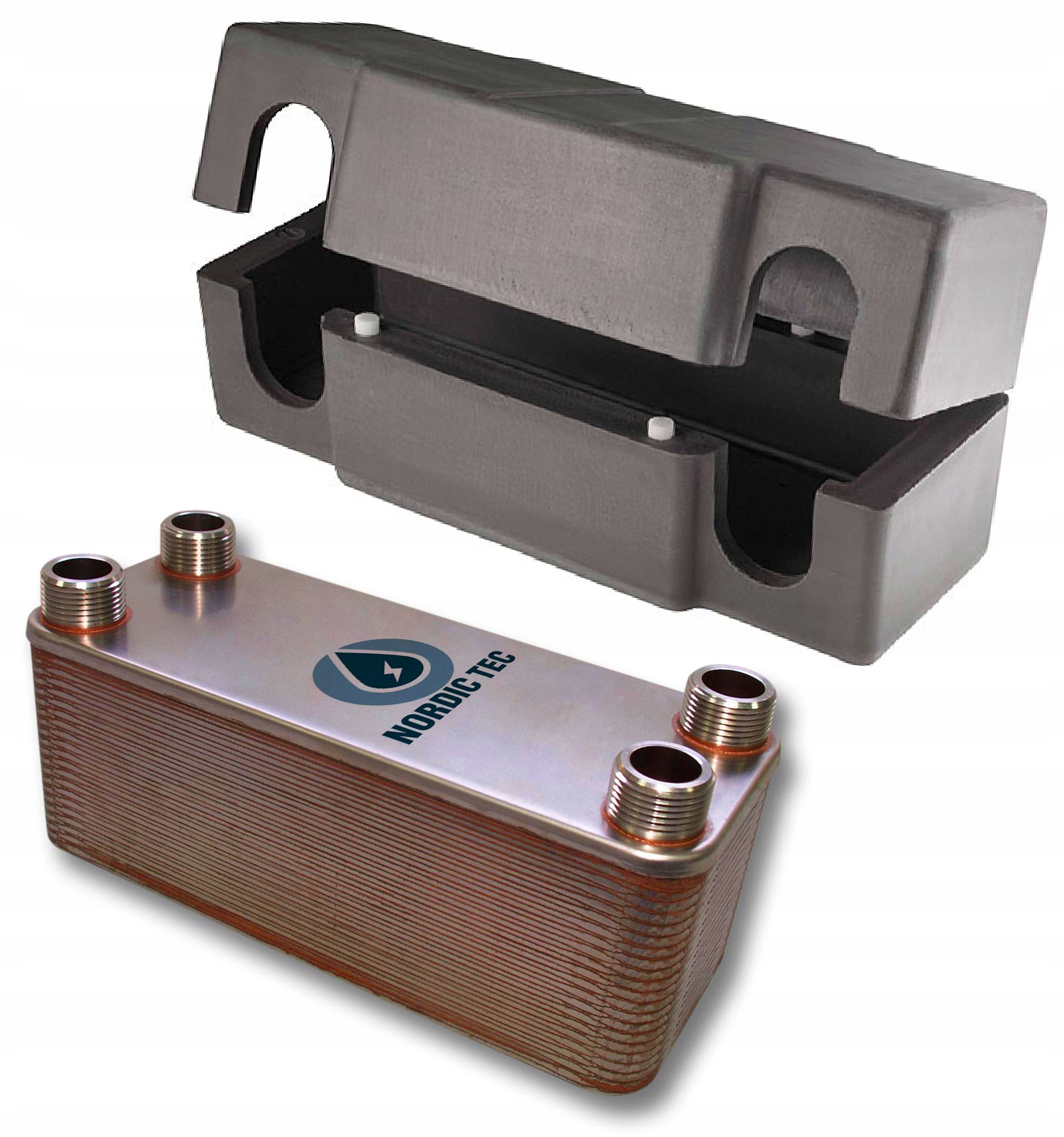

Wymiennik ciepła

Nordic Tec Ba-12-30

30-płytowy, o podejściach 3/4", na gwincie zewnętrznym

z Izolacją termiczną/poliuretanową w zestawie

Opis techniczny wymiennika Ba-12-30:

• Materiał - Nierdzewka S316L kwasoodporna, z lutem miedzianym (czysta miedź 99,99%).
• Płyty: 30 sztuk o grubości 0,40mm, o powierzchni karbowanej wywołującej przepływ turbulentny (w konsekwencji lepszą wymianę cieplną)
• Moc wymiennika - od 10 do 25 kW

UWAGA - Górna granica mocy - 25kW - jest osiągalna przy tzw. wysokich parametrach zasilania (przy wysokich temperaturach i odpowiednich przepływach). Nie oznacza to, że wymiennik jest w stanie w każdej konfiguracji pracować z kotłem lub urządzeniem o mocy 10-25kW.

• Podejścia/Przyłącza: 3/4" (wszystkie 4 przyłącza), gwint zewnętrzny
• Ciśnienie robocze - od 0 do 10 bar
• Ciśnienie testowe - 20 bar (ciśnienie testu przed dopuszczeniem wymiennika do dystrubucji)
• Maksymalna temperatura pracy: do +230°C
• Przepływ maksymalny dla wymiennika- 4 m3/h
• Powierzchnia wymiany cieplnej - 0,360 m2

* Certyfikowany - CE, TÜV

Wymiary modelu Ba-12-30:

Długość (A) - 191 mm

Szerokość (B) - 73 mm

Głębokość wymiennika (F) - 75 mm

Rozstaw przyłączy po długości (C) - 154 mm

Rozstaw przyłączy po szerokości (D) - 40 mm

Przy planowaniu miejsca należy wziąć poprawkę na izolację.

Konstrukcja wymiennika ciepła NORDIC TEC

Wymiennik ciepła, zwany płytówką, to urządzenie przepływowe, pracuje gdy przepływa przez niego woda (lub inne media). Nie jest zbiornikiem wody, nie kumuluje jej, wobec czego nie można porównać go z klasycznym zasobnikiem czy bojlerem.

Wymienia ciepło między dwiema cieczami za pośrednictwem cienkich stalowych płytek, z których się składa. Płytki te mają grubość jedynie 0,30 lub 0,40mm by lepiej przewodziły temperaturę, ale zarazem są ze stali nierdzewnej by zapewnić długą pracę wymiennika. Płytki te są dodatkowo karbowane, by dodatkowo wzburzać przepływającą przez nie wodę - poprawia to wydajność wymiany grzewczej.

Dzięki powyższemu - wymienniki nie mieszając dwu cieczy są w stanie spowodować wymianę temperatur między nimi, ale, co ważne, nie doprowadzając do zmieszania ich.

Wymiennik płytowy NORDIC TEC to urządzenie lutowane na twardo, niezwykle trudne do rozszczelnienia, dzięki nowoczesnej skandynawskiej technologii lutowania w piecach próżniowych. Urządzenie jest nierozbieralne - ale dzięki dobrze dobranym wyżłobieniom płyt, jako urządzenie przepływowe nadaje się do bardzo łatwego czyszczenia.

Czy izolacja termiczna jest potrzebna?

W układzie ogrzewania w domu czy w mieszkaniu każde niezaizolowane urządzenie czy rurka, w której płynie ciepła woda - oddaje część ciepła na zewnątrz. Gdy odbywa się to w pomieszczeniach, które chcemy ogrzewać - właściwie nie stanowi to problemu. Natomiast gdy ciepło to wydzielane jest w kotłowni lub piwnicy zamiast trafić na grzejniki czy na podłogówkę - faktycznie są to straty cieplne, które z pewnością nie przyczynią się do oszczędności.

W każdym ekonomicznie pracującym układzie dąży się więc do zaizolowania urządzeń mogących powiększać straty cieplne. Warto więc pomyśleć o izolacji wymiennika ciepła, a wtedy więcej ciepła trafi tam gdzie naprawdę tego oczekujemy, czyli na pomieszczenia ogrzewane.

W dalszej perspektywie czasowej zaizolowanie wymiennika może oznaczać oszczędność finansową, a do tego należy dążyć w nowoczesnym domu.

Jak pracuje wymiennik płytowy?

Jest to urządzenie grzewcze, przekazujące ciepło między dwoma układami cieplnymi - stroną grzewczą i stroną ogrzewaną. Pozwala na połączenie np. obiegu kominka, kotła, pompy ciepła czy każdego innego ogrzewania z obiegiem instalacji domowej. Podobnie może być nieodzowny przy łączeniu układu miejskiej sieci ciepłowniczej do układu domu czy mieszkania.

To jednak tylko wycinek możliwości tego niepozornego urządzenia. Tak jak w ogrzewaniu może być wykorzystywane i w drugą stronę - czyli w chłodnictwie. Używane jest w większości branż np. przemysłu spożywczego do chłodzenia pasteryzowanych wcześniej produktów. Wymiennik to stały element choćby w piwowarstwie.
