Wentylator kanałowy S&P

model: TD-500/150-160 SILENT 3V

Podstawowe informacje:

• Wydajność max: 550 / 450 / 350 [m3/h]
• Średnica: ∅150-160 [mm]
• Ciśnienie statyczne :  255 / 210 / 170 [Pa]
• Moc max: 59 / 50 / 45 [W]
• Napięcie nominalne: 230 [V] / 50 [Hz]
• Temperatura max: 60 [st.C]
• Temperatura min: -20 [st.C]
• Obroty silnika max: 2480 / 2060 / 1610 [obr./min.]
• Poziom ciśnienia akustycznego* : 27 / 24 / 22 [dB(A)]
• Typ łożyska: kulkowe
• Stopień ochrony silnika : IP44
• Waga : 6 [kg]

*mierzony w odległości 3m

OPIS PRODUKTU

Zastosowanie i montaż

Wentylator kanałowy przeznaczony do wentylacji pomieszczeń o niskim stopniu zapylenia, przystosowany do montażu w pozycji pionowej lub poziomej w kanałach wentylacyjnych o średnicach od 100 do 315 mm. TD SILENT charakteryzują się bardzo niskim poziomem hałasu.

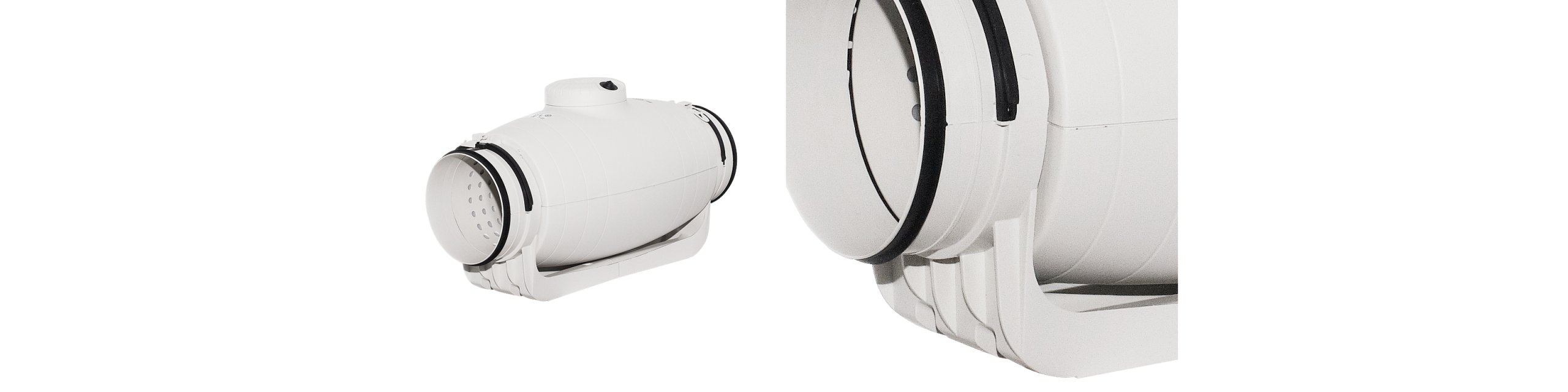

Wentylatory TD SILENT dzięki zwartej budowie i małej wysokości polecane są do montażu w sufitach podwieszanych. Idealne do wentylacji budynków użyteczności publicznej, bibliotek, sal konferencyjnych, biur, restauracji, sal szkolnych, studiów dźwiękowych.

Konstrukcja

Oryginalna konstrukcja umożliwia łatwą konserwację bez konieczności demontażu kanałów wentylacyjnych. Obudowy TD SILENT wykonane są z polipropylenu (modele od 250 do 1000) lub blachy stalowej malowanej farbą epoksydową (modele 1300, 2000), natomiast wirnik z tworzywa sztucznego ABS lub aluminium.

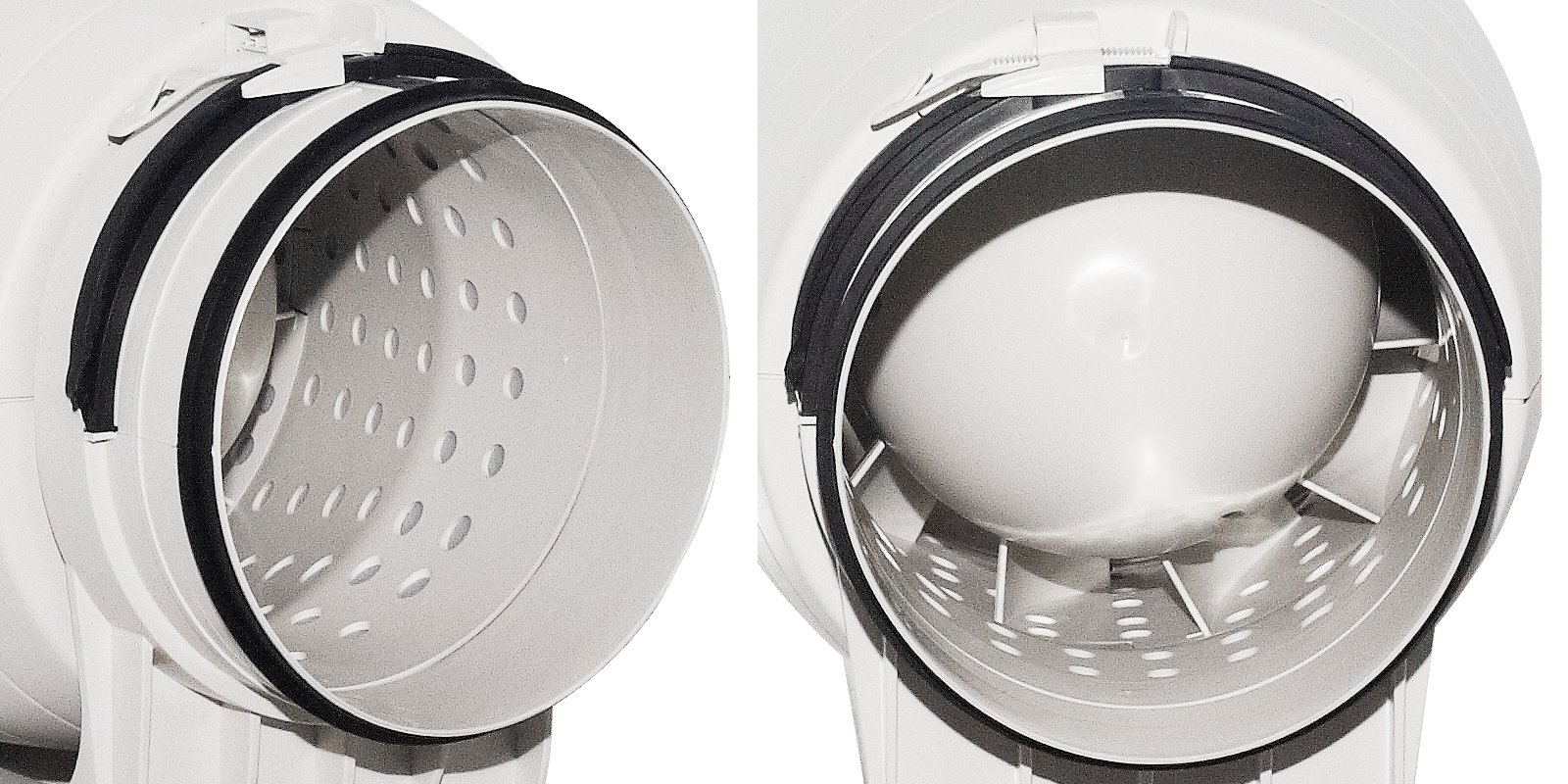

Dzięki zastosowaniu nowatorskich rozwiązań konstrukcyjnych charakterystycznych dla technologii 'Silent-S&P' (m.in. mocowania antywibracyjne silnika, aerodynamiczna geometria wnętrza, zintegrowany zespół tłumików wewnętrznych) charakteryzują sięniskim poziomem emitowanego hałasu i drgań. Przyłącza wentylatora są wyposażone w łączniki elastyczne z szybkozłączkami - opaski 'Quick-fix' - umożliwiające montaż wentylatora w kanale bez używania narzędzi.

Silnik elektryczny

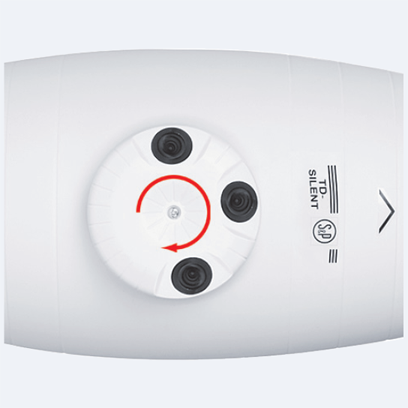

Wentylatory TD SILENT wyposażone są w jednofazowe 230V, 50/60Hz, silniki o stopniu ochrony IP44 i klasie izolacji uzwojenia B. Silniki wyposażone w łożyska kulkowe. Wszystkie silniki przystosowane są do napięciowej regulacji prędkości obrotowej.

Wszystkie silniki posiadają termiczne zabezpieczenie uzwojenia przed przeciążeniem - topikowe w modelach 250 i 350, a w pozostałych modelach bezpiecznik automatyczny. Konstrukcja kompaktowej puszki przyłączeniowej umożliwia podłączenie przewodu zasilającego z dowolnej strony - 360 stopni (tylko modele od 250 do 1000).

WYMIARY

(podane w mm)

• A - 484
• B - 221
• C - 274
• D - 147
• E - 116
• F - 250
• G - 134

CHARAKTERYSTYKA

TD-500/150-160 SILENT 3V - model wentylatora

Ps [Pa] - ciśnienie statyczne

Q [m3/h] - przepływ powietrza

Hs - wysoki bieg wentylatora

Ms - średni bieg wentylatora

Ls - niski bieg wentylatora

GALERIA

Wentylatory kanałowe TD-SILENT marki S&P z naszej oferty:

• TD-160/100N SILENT - 2 biegi, max wydajność 180 m3/h
• TD-250/100 SILENT - 2 biegi, max wydajność 250 m3/h
• TD-350/125 SILENT - 2 biegi, max wydajność 330 m3/h
• TD-500/150-160 SILENT 3V - 3 biegi, max wydajność 550 m3/h
• TD-800/200 SILENT 3V - 3 biegi, max wydajność 910 m3/h
• TD-1000/200 SILENT 3V - 3 biegi, max wydajność 1040 m3/h
• TD-1300/250 SILENT 3V - 3 biegi, max wydajność 1320 m3/h
• TD-2000/315 SILENT 3V - 3 biegi, max wydajność 1770 m3/h
