Wentylator kanałowy JETTEC 355/5000 S

• Wydajność max: 4940m3/h
• Spręż max: 930 Pa
• Zasilanie: 230 V
• Moc: 960 W
• Średnica króćców: 355 mm
• Temperatura pracy max: Do 45 st.C
• Obroty max: 2850 obr/min
• Regulowany silnik: TAK
• Waga: 17,3 kg
• Producent: HARMANN

Główne zalety

• Cichszy
• Wydajniejszy
• Bardziej oszczędny
• Kompaktowy
• Aż do 50% lepszy

Maksymalna temperatura pracy

• 40 ÷ 80°C - w zależności od wybranego modelu.

Konstrukcja

• Diagonalny wentylator kanałowy.
• Obudowa wykonana z blachy stalowej cynkowanej galwanicznie, dla średnicy 200 z tworzywa w kolorze czarnym, a od średnicy 400 włącznie - w całości z aluminium.
• Unikalny konfuzor wlotowy dostosowany dokładnie do wymiarów wirnika sprawia, że powietrze jest zaciągane bezpośrednio na stożek wirnika diagonalnego bez zawirowań strugi między obudową a krawędziami łopatek. Przed utratą sprawności na krawędziach łopatek chroni również specjalny profilowany pierścień łączący wszystkie łopatki i doszczelniający komorę przepływu pomiędzy konfuzorem a kierownicami dyfuzora znajdującego się za wirnikiem.
• Silnik został obudowany profilem dyfuzora wykonanym z tworzywa sztucznego, którego głównymi elementami są profilowane kierownice mające za zadanie maksymalne ograniczenie burzliwości przepływu za wirnikiem oraz ścięty stożek wyrównujący prędkości przepływu w całym przekroju kanału za wentylatorem. Takie połączenie różnego rodzaju elementów regulacji strumienia powietrza sprawia, że efektywność pracy wentylatora wzrosła o około 50% w stosunku do standardowych wentylatorów z wirnikami promieniowymi.

Wirnik

• Wyważany dynamicznie wirnik diagonalny z tworzywa sztucznego (od średnicy 400 z aluminium) z pierścieniem zewnętrznym eliminującym straty ciśnienia wywołane turbulentnym przepływem na końcach łopatek.
• Łopatki profilowane w celu zachowania jak najmniej turbulentnego przepływu, umieszczone na stożkowej piaście konfuzora, dzięki któremu zasysane powietrze kierowane jest na najbardziej efektywną część łopatki.

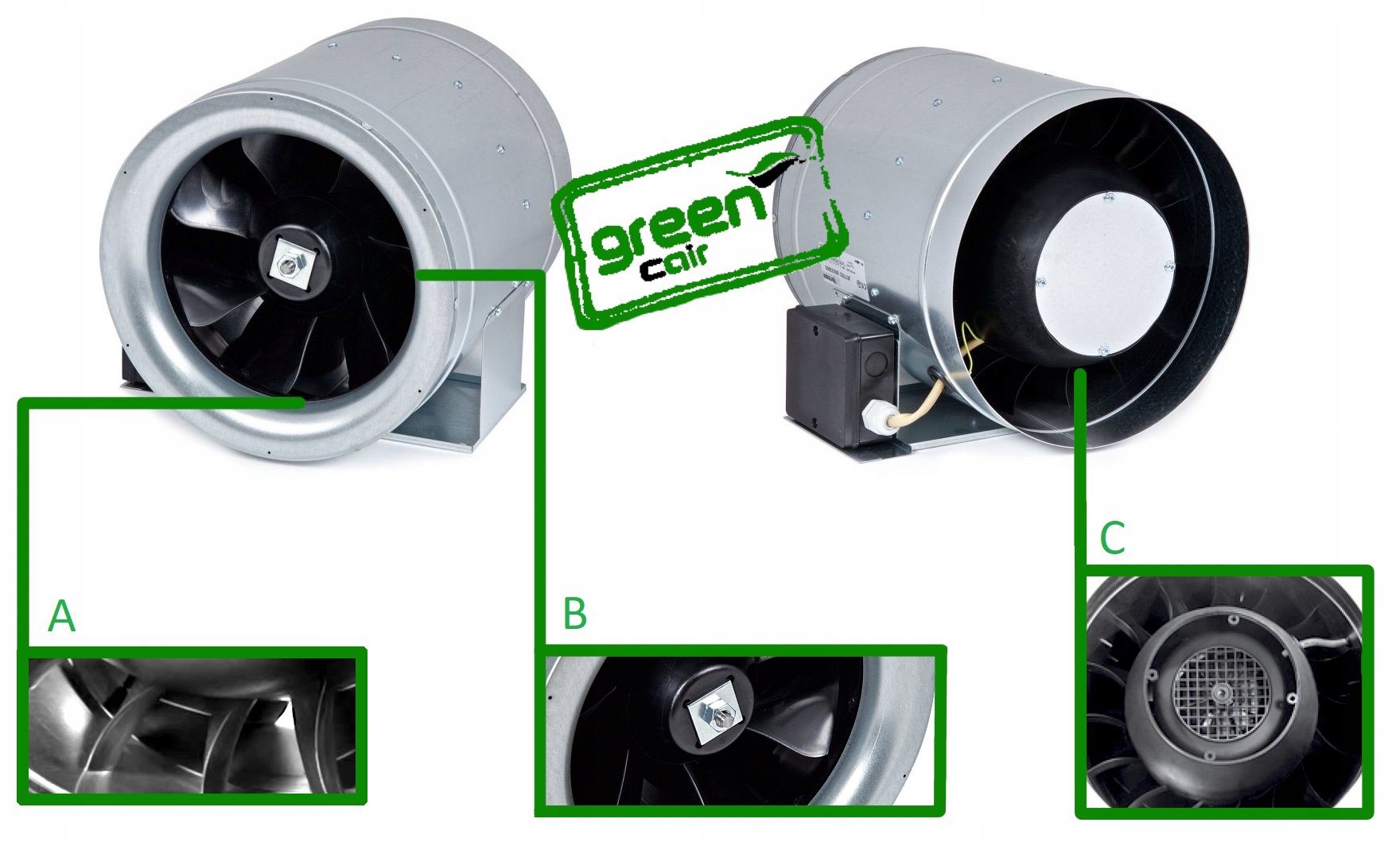

A -zewnętrzny pierścień wirnika

Doszczelniający obudowę na połączeniu z wlotem i dyfuzorem redukuje straty przepływu

B - konfuzor wlotowy

Redukuje zawirowania strugi między obudową a krawędziami łopatek

C- dyfuzor

Wyrównujący prędkości przepływu w całym przekroju kanału za wentylatorem. Kierownice dyfuzora o unikalnym profilu ograniczają burzliwość przepływu za wirnikiem.

Zastosowanie

• Transport czystego, niezapylonego powietrza w instalacjach wentylacyjnych do i z pomieszczeń w obiektach: mieszkalnych, biurowych, przemysłowych i użyteczności publicznej.
• Element nawiewu w centralach wentylacyjnych, współpraca z wymiennikami ciepła.

Napęd i sterowanie

• Asynchroniczny silnik elektryczny jednofazowy 230V, 50Hz lub trójfazowy 3 x 230V, oraz 3 x 400V, 50Hz.
• Silniki posiadają zintegrowane zabezpieczenie termiczne (z resetem manualnym: modele od 200/900S do 400/3400S), pozostałe modele posiadają wbudowany czujnik temperatury uzwojeń, którego końcówki muszą być podłączone do zewnętrznego przekaźnika ochrony termicznej np. typu S ET10 lub STDT 16.
• Silniki jednofazowe przystosowane są do napięciowej regulacji prędkości obrotowej w zakresie 80-230V za pomocą regulatorów transformatorowych.
• Silniki trójfazowe przystosowane są do zasilania i regulacji za pomocą przemiennika częstotliwości.
• Stopień ochrony wentylatorów IPX4, klasa izolacji F.

Wymiary

• A - 388,3±2 mm
• B - 396±1 mm
• C - 362,5±2 mm
• ØD - 353,5±1 mm
