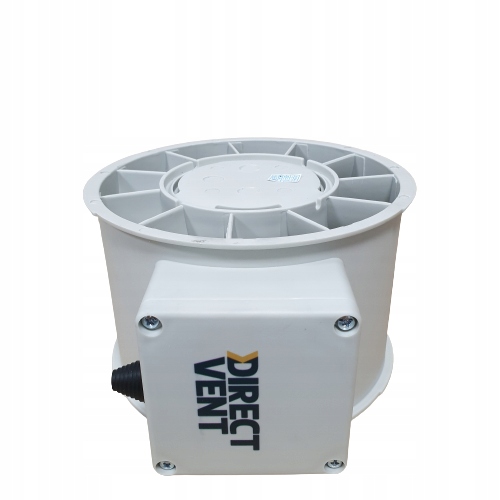

Wentylator kanałowy DIRECTVENT CFD

Model ten stosować można w pomieszczeniach o niskim stopniu zapyleniu: lokale mieszkalne, biura, sklepy, restauracje, bary, pomieszczenia sanitarne, oraz obiekty przemysłowe (hale, magazyny, warsztaty, garaże) w instalacjach nawiewnych i wywiewnych.

Dane techniczne:

• Średnica: 150/160mm
• Przepływ powietrza: 530/410 m2/h
• Prędkość: 2550/1850 RPM
• Ciśnienie powietrza: 300/240 Pa
• Poziom hałasu: 33/29 dB
• Napięcie: 220~240 V
• Częstotliwość: 50 Hz
• Natężenie: 0,22/0,19 A
• Moc: 54/44 W
• Waga: 2,60 kg

Cechy i funkcje:

• 2-biegowy silnik.
• Zasilany prądem jednofazowym 230V/50Hz.
• Łożyska kulowe z wbudowanym zabezpieczeniem przed przeciążeniem.
• Łatwy demontaż i konserwacja.
• Możliwy montaż w pionie i poziomie.
• Zakres pracy od -20°C do +60°C.
• Do stosowania w instalacjach nawiewnych i wyciągowych.

Konstrukcja:

Obudowa wentylatora kanałowego CFD wykonana jest z polipropylenu o wysokiej wytrzymałości. Wirnik urządzenia, wyprodukowany z tworzywa sztucznego ABS, został zaprojektowany w taki sposób, aby umożliwić optymalny przepływ powietrza.

Model CFD160 uzyskuje się poprzez nałożenie gumowego pierścienia na króciec modelu CFD150

Regulacja:

Wentylator posiada silnik dwubiegowy, ustawienie prędkości obrotów odbywa się poprzez podanie napięcie na jeden z biegów. (Szczegółowy schemat podłączenia znajduje się w instrukcji).

LA( bieg wysoki ) lub LB ( bieg niski )

Możliwość zastosowania:

• osobnego przełącznika biegów
• regulatora obrotów - zakres regulacji 70 - 100 %

Stopień ochrony – IP44

Klasa izolacyjności – B

Wbudowane zabezpieczenie przed przeciążeniem.

Wymiary:

• A: 80mm
• B: 60mm
• C: ø5mm
• øD 147mm
• E: 109mm
• F: 127mm
• øG: 187mm
• L: 313mm
• W: 227mm
• H: 208mm
• H: 286mm

Charakterystyka pracy:
