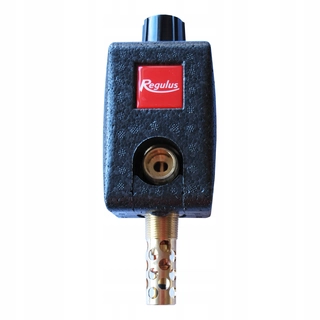

TERMOSTATYCZNY ZAWÓR SCHŁADZAJĄCY 2-DROGOWY DBV-2 W IZOLACJI NA PALIWO STAŁE REGULUS

SYMBOL PRODUKTU: 13232

Cechy szczególne:

• średnica przyłączeniowa: 3/4 cala
• korpus: mosiądz
• maksymalna temperatura wody: 110 stopni C

Dodatkowe dane techniczne zaworu:

• Dane techniczne:
• Rozmiar nominalny DN 20
• Przyłącza rurek G 3/4" zewnętrzny
• Przyłącze do źródła ciepła R 3/4“ zewn. (stożkowy
• Min. średnica rur przyłączeniowych DN 16
• Normy ciśnieniowe PN 6
• Max.ciśnienie robocze po stronie kotła 4 bar
• Max.ciśnienie robocze po stronie wody z sieci 6 bar
• Max temperatura robocza 110 °C
• Temperatura otwarcia zaworu 97 ± 2 °C

OPIS PRODUKTU DBV1 W IZOLACJI

OCHRONA KOTŁA PRZECIW PRZEGRZANIU

Dwukierunkowy schładzający zawór termostatyczny DBV-2 REGULUS

DBV2 w izolacji 2-drogowy chłodzący zawór termostatyczny z dwoma niezależnymi członami termostatycznymi - zatwierdzone zgodnie z normą EN 303-5:2012. Przyłączenie do kotła, wody chłodzącej i odpływu z gwintem 3/4" M, temperaturą pracy 97°C ± 2°C

Zawór termostatyczny przeznaczony jest do schładzania kotłów na paliwa stałe, bez schładzającego wymiennika ciepła. Zawór posiada dwa poziomy - dolny poziom służy do spuszczania ogrzewanej ciepłej wody , górny poziom jest wykorzystywany do wprowadzania zimnej wody do źródła ciepła a tym samym do jej schłodzenia. Gdy temperatura osiągnęła 97 °C, zawór otwiera oba etapy - niższy stopień odprowadza do kanalizacji ciepłą wodę grzewczą, a górny dopuszcza wodę do źródła ciepła, powoduje zrównoważenie ciśnienia yws tesmie dostarczania wody do instalacji grzewczej. Dla prawidłowego działania konieczne jest umieszczenie zaworu jak najbliżej źródła ciepła, w miejscu gdzie w przypadku przegrzania temperatura kotła jest najwyższa - zwykle bezpośrednio w górnej części kotła lub rury odpływowej w pobliżu kotła. Element termostatyczny od renomowanego francuskiego producenta, jest umieszczony bezpośrednio w wodzie grzewczej, przez co reakcja na zmiany temperatury zasilania jest praktycznie natychmiastowa. Zawór posiada pokrętło do ręcznego uruchomienia (podobnie jak w zaworach bezpieczeństwa).

Otwieranie i zamykanie zaworu jest kontrolowane za pomocą dwóch niezależnych elementów termostatycznych - zawór odprowadzi wystarczającą ilość ciepła nawet w przypadku awarii jednego z nich.

Zastosowanie: ochrona źródeł ciepła na paliwa stałe przed przegrzaniem bez wbudowanej węż. schładzającej.

Funkcje: zawór kontrolowany jest przez dwa niezależne siłowniki termostatyczne; po osiągnięciu temperatury granicznej jednocześnie otwierany jest zawór spustowy i zawór wpustowy; zawór spustowy umożliwia odprowadzanie przegrzanej wody do kanalizacji, zawór wpustowy otwiera dopływ wody z sieci; gdy temperatura spada poniżej wartości granicznej, oba zawory są jednocześnie zamykane.

Płyn roboczy: woda, płyn niezamarzający do wymiany ciepła w systemach grzewczych.

Pozycja montażu: pionowo lub poziomo, jak najbliżej wylotu ze źródła ciepła; izolacja może być nakładana oraz usuwana nawet po zainstalowaniu zaworu w systemie.

Zawór jest zatwierdzony zgodnie z dyrektywą 97/23/EC (PED) a jego konstrukcja spełnia wymagania dotyczące urządzeń do odprowadzania nadmiaru ciepła, na podstawie art. 4.3.8.4 normy ČSN EN 303-5:2012. Jest to urządzenie typu STW typu Th według ČSN EN 14597: 2012. Zawór zaprojektowano zgodnie z normą ČSN EN303-5: 2012 dla kotłów o maksymalnej mocy 500 kW i wydajności chłodniczej do 100 kW.

Zastosowanie

Dwudrożny schładzający zawór termostatyczny służy do ochrony źródła ciepła przed przegrzaniem w centralnym ogrzewaniu . Zawór w korpusie z mosiądzu jest wyposażony w dwa człony termostatyczne. Po osiągnięciu temperatury granicznej zawór spustowy otwiera się i umożliwia odprowadzanie przegrzanej wody ze źródła ciepła do kanalizacji. W tym samym czasie jest otwierany zawór uzupełniający wodę z sieci wodociągowej. Gdy temperatura spadnie poniżej temperatury granicznej, oba zawory zamykają się w tym samym czasie. Jeśli ciśnienie wody w sieci jest wyższe niż 6 barów, konieczne jest zastosowanie zaworu redukcyjnego na wlocie wody chłodzącej. Konieczne jest również zainstalowanie go, gdy po schłodzeniu ciśnienie w układzie ogrzewania jest zbyt wysokie. W takich przypadkach zaleca się ustawienie ciśnienia na zaworze redukcyjnym na około dwa razy większe niż wymagane ciśnienie w systemie grzewczym, ale co najmniej 2 bary.

Ostrzeżenie: Dwudrożny zawór termostatyczny nie zastępuje zaworu bezpieczeństwa.
