Wodna nagrzewnica powietrza

VTS VOLCANO MINI AC 3-20 kW

W zestawie z:

- 3-biegowym sterownikiem naściennym VOLCANO / WING AC

- konsolą montażową

Nagrzewnica VTS VOLCANO MINI AC 3-20 kW

nr katalogowy VTS: 1-4-0101-0445

Podstawowe informacje:

• Silnik: AC
• Zakres mocy grzewczej: 3-20 [kW]
• Ilość rzędów nagrzewnicy: 2
• Max. wydajność powietrza: 2100 [m3/h]
• Max. temp. czynnika grzewczego: 130 [°C]
• Max. ciśnienie robocze: 1,6 [MPa]
• Max. poziomy zasięg powietrza: 14 [m]
• Max. pionowy zasięg powietrza: 8 [m]
• Pojemność wodna: 1,12 [dm3]
• Średnica króćców przyłączeniowych: 3/4 ["]
• Waga urządzenia (bez wody): 13 [kg]
• Napięcie zasilania: 1~230/50 [V/Hz]
• Moc silnika: 0,115 [kW]
• Prąd znamionowy silnika: 0,53 [A]
• Obroty silnika: 1450 [rpm]
• Stopień ochrony silnika: IP54
• Producent: VTS

Sterownik naścienny WING AC / VOLCANO AC

Podstawowe informacje:

indeks katalogowy: 1-4-0101-0438

• Napięcie zasilania: 220-240 [V]
• Dopuszczalne obciążenie: 6 (3) [A]
• Zakres nastawy: od 10 do 30 [°C]
• Parametry otoczenia pracy: od -10 do 50 [°C]
• Współpraca z silnikami: AC
• Pomiar temperatury: zintegrowany w urządzeniu
• Sygnał wyjściowy: ON / OFF
• Stopień ochrony: IP30
• Producent: VTS

Opis sterownika

Sterownik naścienny WING/VOLCANO AC jest stosowany do sterowania pracą wszystkich rodzajów kurtyn WING oraz nagrzewnic VOLCANO z trójbiegowymi silnikami AC. Przełącznik grzania dla wodnych kurtyn WING oraz nagrzewnic VOLCANO steruje pracą siłownika zamontowanego na zaworze. Wbudowany termostat automatycznie wyłącza nagrzewnicę, w zależności od nastawionej na pokrętle termostatu temperatury.

Współpraca z nagrzewnicami

Sterownik w zależności od mocy nagrzewnicy może współpracować z różną liczbą urządzeń.

Maksymalna liczba podpiętych nagrzewnic z silnikiem AC do sterownika:

• VR MINI AC - 4 sztuki
• VR1 AC - 2 sztuki
• VR2 AC - 2 sztuki
• VR3 AC - 1 sztuka

Nagrzewnice powietrzne VOLCANO to urządzenia nowej generacji, łączące innowacyjne rozwiązania techniczne z nowoczesnym wzornictwem przemysłowym. Precyzyjnie wykonana, lekka bryłaobudowy przypomina piękną a zarazem doskonałą w swojej prostocie formę diamentu. Charakter urządzenia podkreśla kompozycja dobranych materiałów oraz dynamicznie ukształtowane kierownice powietrza.

Do czego służy nagrzewnica powietrza?

Jej zadaniem jest nadmuch ogrzanego, dzięki wymiennikowi ciepłego powietrza do pomieszczenia w celu ustanowienia w nim zadanej temperatury powietrza.

Nagrzewnice znajdują zastosowanie w:

• magazynach,
• halach sportowych,
• szklarniach
• warsztatach samochodowych
• kościołach
• oraz pozostałych obiektach średnio i wielko kubaturowych, które wymagają efektywnego i ekonomicznego ogrzewania metodą nadmuchową.

Nadmuchowy sposób ogrzewania to najefektywniejsza możliwość zapewnienia komfortu cieplnego w obiektach przemysłowych.

NOWOCZESNOŚĆ

1. Konstrukcja

Dopracowana bryła obudowy pozwalająca na optymalną ekspozycję powierzchnię wymiennika przy jednoczesnym ukryciu elementów konstrukcyjnych.

.

.

.

2. Kształt i kolor

Lekka i czysta linia obudowy w połączeniu z uniwersalną kompozycją zapewnia harmonijną adaptację do każdego typu pomieszczenia

3. Materiał

Obudowa wykonana z najwyższej klasy ABS z domieszką pigmentów anty UV charakteryzuje się dużą wytrzymałością mechaniczną, trwałością i odpornością na wysoką temperaturę. Zastosowane tworzywo zapewnia niezmienną estetykę oraz możliwość łatwego czyszczenia gwarantując wieloletnią wytrzymałość.

.

.

.

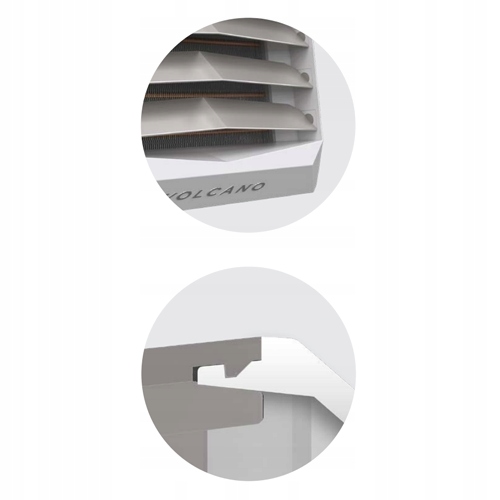

4. Smart Lock

Opatentowany system łączenia gwarantuje trwałe i precyzyjne dopasowanie elementów obudowy.

INNOWACYJNOŚĆ

5. Kierownice powietrza

Nowatorskie rozwiązanie mocowania łopatek umożliwia ich indywidualną regulację oraz stabilne pozycjonowanie. Profil kierownicy gwarantuje minimalne opory przepływu powietrza.

.

.

.

6. Dyfuzor

Konstrukcja dyfuzora została zaprojektowana tak, by zagwarantować całkowitą integrację z tyłem obudowy i wentylatorem.

7. Wymienniki ciepła

1, 2 i 3-rzędowe nagrzewnice o większej powierzchni wymiany ciepła zapewniają optymalne dopasowanie mocy grzewczej do potrzeb obiektu. Rozwinięta powierzchnia wymiany ciepła i możliwość pracy z czynnikami niskotemperaturowymi. Test wszystkich wymienników zapewnia 100% weryfikacji ich szczelności.

.

.

.

8. Maksymalna wydajność powietrza

Dokładnie spasowana obudowa wentylatora oraz specjalnie zaprojektowany dyfuzor zapewniają równomierny rozkład prędkości powietrza w wymienniku gwarantujący niewielkie opory przepływu oraz pełne wykorzystanie mocy nagrzewnicy

Parametry pracy

Legenda

• Pg - moc grzewcza urządzenia
• Tp1 - temperatura powietrza na wlocie do urządzenia
• Tp2 - temperatura powietrza na wylocie z aparatu
• Tz - temperatura czynnika na zasilaniu do urządzenia
• Tp- temperatura czynnika na powrocie z urządzenia
• Qp - przepływ powietrza
• Qw - strumień przepływu czynnika w wymienniku
• Δpw - spadek ciśnienia czynnika w wymienniku

Wymiary [mm]

• a - 530 mm
• b - 530 mm
• c - 517 mm
• d - 310 mm

Warianty montażu

Możliwości

Nagrzewnicę VOLCANO można zainstalować za pomocą konsoli montażowej, umożliwiającej zamocowanie urządzenia:

• pionowo montaż na ścianie (rys.1)
• podsufitowo montaż na suficie (rys.2)

Wysokość montażu nagrzewnic (h1) powinna być w zakresie 2-5m od podłogi dla VR Mini lub 2,5-8 m dla pozostałych modeli. Maksymalny zasięg pionowy urządzeń waha się od 8-15 m (h2) w zależności od rodzaju nagrzewnicy. Maksymalny zasięg poziomy zaś od 14-25 m (a). Niezachowanie przy montażu minimalnej odległości 25 cm (VR Mini) oraz 35 cm (VR1/ VR2/VR3/VR-D) od ściany bądź stropu może powodować nieprawidłową pracę urządzenia, możliwość uszkodzenia wentylatora lub zwiększoną głośność jego pracy. Istnieje możliwość grupowego montażu urządzeń (rys.3). Należy jednak pamiętać wówczas o zalecanym odstępie pomiędzy nagrzewnicami (b), które w zależności od modelu mogą być na poziomie od 3-7 m (VR Mini) do 6-12 m (VR1/ VR2/VR3/VR-D).
