Zestaw Came FERNI F1000 do bram 2-skrzydłowych o długości skrzydła do 4 m

FERNI to uniwersalny siłownik z ramieniem łamanym do zautomatyzowania istniejących bram z dużymi słupkami.

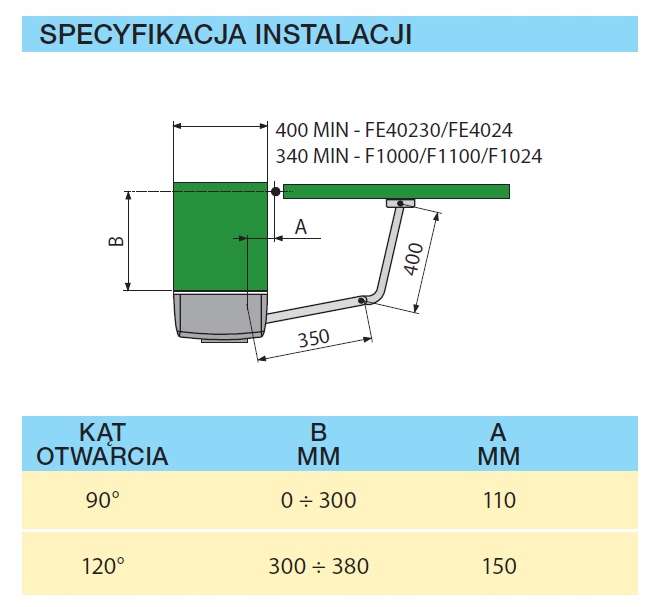

Przeznaczony jest do skrzydeł o długości do 4 m i bram z maksymalną odległością pomiędzy zawiasem i krańcem słupka do 38 cm.

Posiada dwa wbudowane wyłączniki krańcowe umożliwiające szybką i precyzyjną regulację punktów otwarcia i zamknięcia skrzydła.

Dane techniczne:

• Stopień zabezpieczenia: IP54
• Zasilanie: 230 Vac 50/60 Hz
• Zasilanie silnika: 230 Vac 50/60 Hz
• Pobór prądu silnika: 1,3 A
• Moc maksymalna silnika: 150 W
• Cykl pracy: 30%
• Siła ciągu: 320 Nm
• Termiczne zabezpieczenie silnika: 150°C
• Czas otwarcia (do 90°): 18 s
• Temperatura pracy: -20°C +55°C

Maks. długość skrzydła (m) / Maks. waga skrzydła (kg)

• 2,0 m / 800 kg
• 2,5 m / 600 kg
• 3,0 m / 500 kg
• 4,0 m / 400 kg

Bezpieczeństwo:

• Urządzenia bezpieczeństwa mogą zostać podłączone i nastawione na:
• Ponowne otwarcie w fazie zamykania (zaciski 2-C1). Wykrycie przez fotokomórki przeszkody podczas fazy zamykania bramy, powoduje odwrócenie kierunku ruchu i całkowite otwarcie bramy.
• Przycisk "STOP" (2-1). Zatrzymuje bramę, anuluje cykl automatycznego zamykania. Aby ponownie uruchomić bramę należy posłużyć się pilotem lub przyciskiem "2-7"

Funkcje:

• Automatyczne zamykanie (T.C.A.). Czas automatycznego zamykania aktywuje się automatycznie z końcem cyklu otwierania. Czas automatycznego zamykania jest jednak podporządkowany działaniu ewentualnego osprzętu bezpieczeństwa podłączonego do zacisków "2-C1" i jest anulowany przez impuls "STOP" (zaciski "2-1") lub w razie braku energii elektrycznej.
• Elektrozamek. 12V / 15W zacisk "ES-ES", np. LOCK 81 lub LOCK82 firmy CAME
• Sygnalizacja "BRAMA OTWARTA". 24V/3W zaciski "10-5", sygnalizuje że brama nie wykonała pełnego cyklu zamykania.

Sterowanie:

• Krok po kroku (otwórz-stop-zamknij) przyciskiem "2-7" oraz pilotem.
• Rewersyjne (otwórz-zamknij) Przyciskiem "2-7" oraz pilotem.
• TOTMAN (operator obecny), bramę możemy otworzyć lub zamknąć tylko kiedy jest wciśnięty przycisk podłączony do zacisków "2-7". Funkcja ta aktywowana jest kiedy regulator T.L. (czas pracy) jest ustawiony na minimum.

Schemat pokazuje sposób podłączenia akcesoriów, które można zastosować w automatyce do bram.

Nie wszystkie pokazane w nim elementy znajdują się w oferowanym zestawie.

Skład zestawu znajdziecie Państwo na końcu opisu przedmiotu.

Zestaw zawiera:

• Siłownik FERNI F1000 z ramieniem łamanym - 2 szt.
• Centrala sterująca ZF1N
• Karta radiowa
• Pilot do wyboru (patrz załączone zdjęcia) - 1 szt.***
• Fotokomórki DIR 10
• Klucz do awaryjnego otwierania (w przypadku braku zasilania) - 2 szt.
• Komplet elementów mocujących wraz z wysięgnikami na siłownik
• Instrukcja montażowa
• Karta gwarancyjna (24 miesiące)

*** Wybierz model TOP 432 SD, a otrzymasz od nas dodatkowego pilota gratis!

(Istnieje możliwość dokupienia dodatkowego pilota.)

Informację odnośnie wybranego modelu pilota, prosimy podać podczas wypełniania formularza zakupu - w polu "Ważne informacje dla sprzedającego". W przypadku braku tej informacji, wyboru dokonamy samodzielnie.
