Pohon pre dvojité brány Elektrobim ETM-02

„ETM-02” – automat do bramy dwuskrzydłowej o wąskich i szerokich słupkach

Napięcie zasilania: Centrala-230VAC, siłowniki-24VDC

Wysuw:400mm

Prędkość wysuwu:24mm/s

Waga skrzydła bramy:do 350 kg

Długość skrzydła:do 3.5m

Odległość zawias-krawędź słupka:do 23cm

Klasa szczelności:IP55

Samodzielny montaż:Tak

Klasa:Średnia

Główne funkcje i właściwości napędu:

Trwały i cichy

Solidne wykonanie siłownika do bram ETM-02 sprawia, że jego żywotność jest bardzo wysoka. Dają to między innymi odpowiednio dobrane komponenty oraz metalowe zębatki w przekładni. Silnik wysokiej mocy zapewnia pewny start nawet w niekorzystnych warunkach. Mimo swojej masywności siłownik działa bardzo cicho i szybko.

Samodzielny montaż napędu do bramy

Zestaw siłowników do bramy ETM-02 zamontujesz samodzielnie w jedno popołudnie. Warto nadmienić, że jeśli zrobisz wszystko zgodnie z instrukcją nie potrzebujesz wizyty autoryzowanego montera aby zachować gwarancję. Z pewnością proces ten ułatwią kalkulator punktów montażowych oraz filmy instruktarzowe na YouTube.

Brak prądu to nie problem

Dzięki opcji zasilania akumulatorowego, centrala mam możliwość zasilania siłowników z akumulatorów jeśli takowe zostaną podłączone do układu. Zasilania wystarczy na kilka cykli, a sterownik bram ETM po powrocie napięcia w sieci doładuje akumulatory. W ostateczności można wysprzęglić siłowniki za pomocą kluczyków i będzie można ręcznie otworzyć bramę.

Inteligentne sterowanie napędem

Centrala sterująca jest bardzo prosta w obsłudze. Zasilanie odbywa się przy pomocy transformatora toroidalnego podłączonego do sieci 230V. Dzięki transformatorowi w sekcji zasilania skoki napięć oraz przepięcia nie są zagrożeniem dla sterownika.

Centrala ETM to między innymi:

• Dwucyfrowy czerwony wyświetlacz LED, który pomaga w konfiguracji parametrów centrali
• Możliwość podłączenia siłowników  24V
• Miękki start i zwalnianie obrotów siłowników przed domknięciem
• Funkcja automatycznego zamykania (regulowany czas do autozamknięcia)
• Współpraca z wieloma typami bram, między innymi z zamykanymi „na zakładkę”
• Funkcja obsługi tylko jednego siłownika (np. do otwierania furtek lub tylko jednego skrzydła bramy)
• Sygnalizacja stanu pracy urządzenia diodami LED
• Cyfrowe wejścia do podłączenia akcesoriów  np. wideodomofonu
• Ręczne sterowanie pracą z przycisków na skrzynce
• Hermetyczna skrzynka chroniąca elektronikę

W skład zestawu wchodzą:

2 sztuki siłownika ETM-02 o wysuwie 400mm przeznaczonego do bram o klinkierowych lub metalowych słupkach.

Parametry siłownika

• Długość całkowita w stanie złożenia: 825 [mm]
• Wysuw ramienia: 400 [mm]
• Moc silnika: 24VDC 60[W]
• Prędkość wysuwu: 24  [mm/s]
• Prędkość obrotowa: 300 [obr./min]
• Waga: ~4.5 [kg]
• Max. długość otwieranego skrzydła: 3.5 [m]
• Max. waga  otwieranego skrzydła: 350 [kg]
• Klasa szczelności: IP55

Cyfrowa centrala ETM do sterowania zestawem. Cyfrowy wyświetlacz pomaga programować parametry pracy. Posiada szereg zabezpieczeń przeciw przepięciom i innym zagrożeniom. Do tego wyposażona w przydatne użytkownikowi funkcje jak miękki start/stop.

Parametry centrali

• Napięcie zasilające: 230V AC
• Napięcie siłowników: 24V DC
• Pobór mocy: 140 [W]
• Częstotliwość odbiornika: 433.92 [MHz]
• Max. zasięg sterowania: 100 [m]
• Wymiary: 260x185x90 [mm]
• Temperatura pracy: -25~+65 C
• Klasa szczelności: IP55
• Ochrona: Termiczna/ amperometryczna/ czasowa

Dwie sztuki 4-kanałowych pilotów do sterowania centralą.

Bariera optyczna to dodatkowe zabezpieczenie po wyłączniku przeciążeniowy. Dzięki niej praca automatu zostanie wstrzymana jeśli podczas zamykania bramy coś przerwie wiązkę podczerwieni np. samochód. Dodatkową autem tego urządzenia jest regulowana płytka, która pomoże ustawić dogodnie kierunek promienia podczerwieni w zakresie do 90°. Zasięg działania fotokomórek to 12 m.

Jasna lampa ostrzegawcza LED informuje o działaniu automatyki. Dzięki mocnym diodom jest widoczna nawet w słoneczny dzień. Dzięki złączu antenowemu wbudowanym w lampie istnieje możliwość polepszenia zasięgu działania pilotów sterujących. Można ją zamontować z boku słupka jak i bezpośrednio na nim.

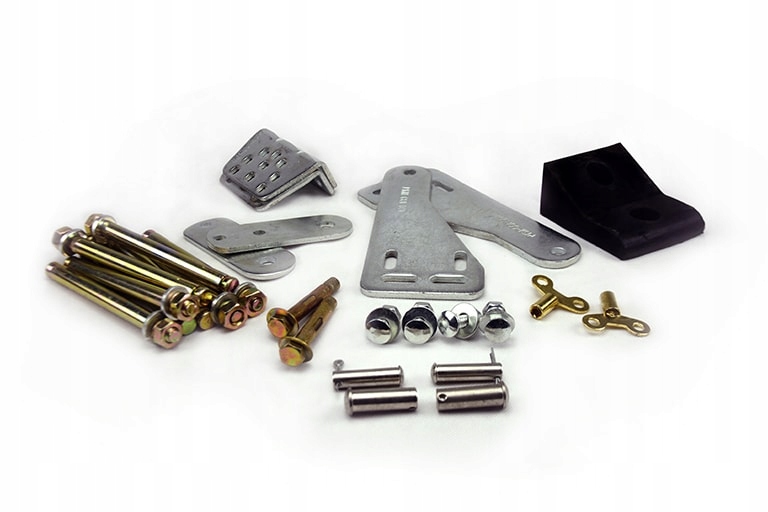

Dedykowane mocowania wraz z śrubami do montażu zapewniają swobodę montażu siłowników.Do mocowań dołączone są kluczyki do awaryjnego rozblokowywania w przypadku zaniku prądu, odbój do zatrzymywania skrzydeł bramy oraz tulejki mocujące.
