Napęd do automatyzacji bramy przesuwnej o masie do 800 kg - zestaw

model: Closer8MAG MINIKIT

Producentem automatyki jest w 100% włoska firma EUROMATIC, która posiada wieloletnie doświadczenie w produkcji napędów oraz akcesoriów do automatyki bramowej.

100% made in ITALY

Zestaw zawiera:

• motoreduktor CLOSER8MAG z jednostką sterującą i odbiornikiem radiowym
• podstawa montażowa (regulowana) i kpl akcesoriów instalacynych
• krańcówki magnetyczne
• klucz odblokowania napędu
• fotokomórki RF37 (nadajnik+odbiornik)
• 2 piloty 3-kanałowe JEDI

Motoreduktor CLOSER przeznaczony jest do automatyzacji bram przesuwnych przy budynkach mieszkalnych lub komercyjnych o wadze do 800 kg.

Wyposażony jest w system przekładni samohamownej, który blokuje bramę po zatrzymaniu. W przypadku awarii zasilania blokadę można zwolnić, aby przesunąć bramę ręcznie.

Na tej aukcji prezentujemy model z magnetycznym wyłącznikiem krańcowym. Zaletą tego rozwiązania jest brak mechanicznego kontaktu krańcówki napędu z listwą zębatą bramy. Krańcówka rozwiązana jest w postaci magnetycznej i rozpoznaje pozycje skrajne bramy (otwarta / zamknięta).

Dane techniczne:

• Zasilanie: 230 V
• Moc maksymalna: 300 W
• Pobór prądu: 1,2-2 A
• Maksymalna prędkość otwierania: 8,5 m/min
• Klasa ochrony: IP44
• Kondensator: 10μF
• Maksymalna siła ciągu: 440 N
• Intensywność pracy: 40%

Centrala sterująca Q60S/R

Funkcje:

- krok po kroku,

- automatyczna,

- furtka.

Regulacja:

- czasu pracy,

- momentu obrotowego,

- siły podczas zwalniania,

- fazy (czasu) spowolnienia,

- czasu pauzy,

- czasu otwarcia dla funkcji furtka

Test:

- silnika,

- fotokomórek

· sterowanie mikroprocesorem, zapewniające pełną kontrolę sterowanych urządzeń

· wyświetlacz cyfrowy ułatwiający programowanie i diagnostykę centrali

· listwa do szybkiego montażu

· zróżnicowana częstotliwość migania lampy ostrzegawczej, informująca zdalnie użytkownika o rodzaju wykonywanego przez bramę manewru

· centrale przystosowane są do współpracy z programowanym zegarem sterującym

· zabezpieczenia przeciw przepięciom w sieci elektrycznej oraz zwarciom instalacji

· nieulotna pamięć cyfrowa

· dodatkowe wyjście do sterowania fotokomórek

· sterowanie elektrozamkiem (opcja – wymagany moduł)

· regulowane spowalnianie przy otwieraniu i zamykaniu z możliwością wyłączenia

· autotest pracy silnika i urządzeń peryferyjnych

· wskaźnik uszkodzeń

· konstrukcja wg norm europejskich (89/336/CEE, 73/23/CEE, 89/392/CEE)

Odbiornik radiowy z pamięcią pilotów w sterowniku. Możliwość usuwania dowolnego pilota z pamięci po jego numerze.

Możliwość instalacji odbiornika poza sterownikiem, np. w lampie sygnalizacyjnej celem poprawy zasięgu działania pilotów.

Fotokomórki EUROMATIC RF37

Fotokomórka może być zasilana napięciem zmiennym (AC) lub stałym (DC) o wartości 12-24V. Zasięg działania fotokomórki to max. 40 metrów.

Istnieje możliwość obcięcia dołu fotokomórki do wprowadzenia peszla o średnicy 12 lub 16 mm.

Odbiornik fotokomórki wyposażony jest w tuleję z filtrem ograniczającym możliwość oślepienia przez promienie słoneczne. Posiada diodę sygnalizacyjną, która gaśnie w momencie wykrycia przeszkody.

Pilot EUROMATIC JEDI

Pilot 3-przyciskowy o dużym zasięgu działania. Bateria 12V w zestawie.

Każdemu przyciskowi można przypisać różne funkcje w dowolnie wybranej kolejności:

- start (sterowanie pełnym otwarciem bramy)

- furtka (częściowe otwarcie)

- stop (zatrzymanie bramy w dowolnej chwili)

2 szt pilotów w zestawie.

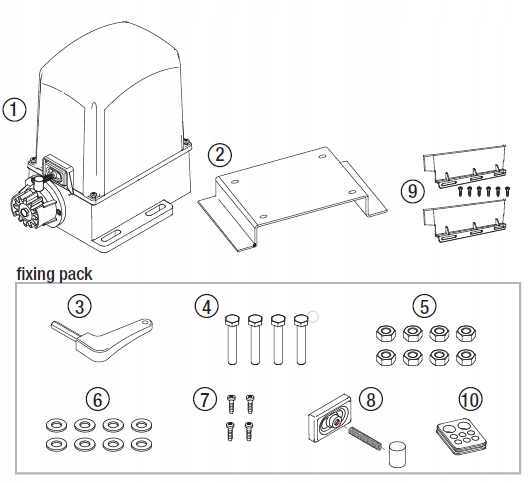

W oferowanym zestawie znajduje się:

- 1 - motoreduktor CLOSER8 z kondensatorem - 1 szt

- 2 - podstawa montażowa - 1 szt

- 3 - klucz do odblokowania napędu  - 1szt

- 4,5,6,7 - zestaw śrub montażowych

- 9 - wsporniki i śruby wyłączników krańcowych z magnesami

-10 - przelotka kablowa

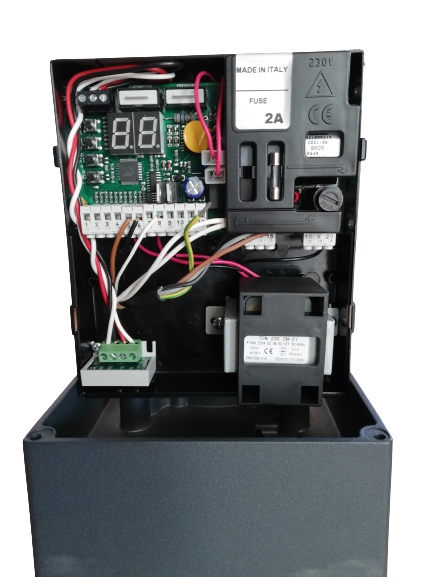

- centrala sterująca (płytka PCB + radio + transformator)

- para fotokomórek RF37 (nadajnik i odbiornik)

- dwa piloty 3-kanałowe JEDI

- dokument zakupu

Możliwa jest regulacja wysokości podstawy napędu. Wymiary na poniższym rysunku.

Krańcówka magnetyczna:
