Zestaw BFT Phobos BT A25 do bramy dwuskrzydłowej

Zestaw automatyki do bramy dwuskrzydłowej BFT PHOBOS BT A25  przeznaczony jest do automatyzacji bram dwuskrzydłowych o maksymalnej długości do 2,5 m i ciężarze do 250 kg każdego ze skrzydeł.

Zestaw posiada wbudowane regulowane wyłączniki położeń krańcowych - brak potrzeby stosowania odbojów przykręcanych do podłoża.

W skład zestawu wchodzą:

• 2x siłowniki elektromechaniczne BFT PHOBOS BT A25 z elementami mocującymi
• Centrala sterująca BFT THALIA LIGHT z wbudowanym radioodbiornikiem - pamięć na 63 piloty
• Obudowa do centrali - hermetyczna
• 2 x Pilot 4-kanałowy BFT MITTO B4 (możliwość dokupienia większej ilości)
• Lampa sygnalizacyjna BFT Radius
• Fotokomórki BFT DESME
• Uchwyty montażowe do słupków i do skrzydeł bramy
• 4x Kluczyki do awaryjnego otwierania bramy w przypadku braku napięcia
• Instrukcje obsługi w języku polskim
• Karta gwarancyjna

Charakterystyka:

Nowe siłowniki jak poprzednie modele wykorzystują technologię D-TRACK która zapewnia pełne bezpieczeństwo użytkowania - siły niezbędne do pracy są optymalnie dobierane w każdym punkcie pracy automatyki.

Nowe napędy charakteryzują się całkowicie nowym designem - nawiązującym do pozostałej oferty nowych modeli siłowników i akcesoriów.

Zmodernizowana została też konstrukcja nakrętki śruby pociągowej (śruba pociągowa jest głębiej osadzona w stosunku do starych modeli), przez co ograniczono możliwość przypadkowego zanieczyszczenia mechanizmu.

Siłowniki te pasują również do zastosowania na szerokich słupkach. (murowanych, betonowych oraz kamiennych). Maksymalna odległość od krawędzi słupka do osi osadzenia zawiasu - do 14 cm.

Specyfikacja techniczna

• Masa jednego skrzydła bramy: 250 kg* (dwa skrzydła 2x 250 kg)
• Zasilanie centrali sterującej: 230V +/- 10% 50Hz
• Zasilanie siłowników: 24V
• Pobór mocy: 40W
• Siła pchająca i ciągnąca: 2500 N ~ 250kg
• Długość skrzydła: 2,5 m
• Prędkość przesuwu: 15mm/s.
• Skok roboczy: 290mm
• Wykrywanie przeszkód: TAK
• Rodzaj wykrywania przeszkód: elektroniczne
• Wyłączniki krańcowe: magnetyczne mechaniczne
• Odblokowanie przy braku prądu: spersonalizowany klucz
• Maksymalny kąt otwarcia skrzydeł bramy: 116 stopni
• Temperatura pracy: od -20 C do + 55 C
• Stopień ochrony: IP X4
• Smarowanie przekładni: smar
• Tryb użytkowania: 80 cykli na dobę
• Masa siłownika: 5 kg
• Zastosowanie do słupków: stalowych
• Centrala sterująca: Thalia Light

*Ważne. Maksymalna waga skrzydła zmniejsza się wraz ze wzrostem jego długości! Siłownik Phobos BT A25 obsługuje skrzydła o długości 2.5 metra i masie max. 250 kg. Skrzydło o długości do 1,5 metra może mieć masę nawet do 400 kg!

2 x Pilot BFT MITTO B4 RCB 4-kanałowy z baterią

Dane techniczne:

• Liczba kanałów: 4-kanałowy
• Zasięg: do150 m w przestrzeni bez zakłóceń
• Częstotliwość: 433,92 MHz
• Zasilanie: 12 Vdc
• Wymiary: 62x38x14 mm
• Kod: Rolling Code kod dynamicznie losowo zmienny, 65 miliardów kombinacji

Fotokomórki natynkowe BFT DESME, nadajnik i odbiornik, o zasięgu do 30 metrów i napięciu zasilania 24V AC/DC. Fotokomórki posiadają opcję fototestu, czyli testowania fotokomórek przy podaniu impulsu START.

Fotokomórki posiadają liczne możliwości doprowadzenia przewodów (otwory na dławiki są zarówno od dołu jak i na ściance tylnej). Soczewki skupiają wiązkę bezpośrednio na płytce elektroniki.

Centrala sterująca BFT THALIA LIGHT z wbudowanym radioodbiornikiem

Dzięki nowoczesnej centrali sterującej THALIA LIGHT wyposażonej w wyświetlacz LCD, instalacja i konfiguracja zestawu automatyki w maksymalnym stopniu ułatwia pracę montują. Dzięki dwóm trybom pracy możemy szybko zaprogramować niezbędne funkcje dosłownie w kilka minut uzyskując parametry idealnie dopasowane do wymagań klienta.

Parametry techniczne:

• Zasilanie centrali: 230V
• Zasilanie siłowników: 24V, 180W max każdy
• Pobór mocy: 50W
• Zintegrowany 2-kanałowy radioodbiornik z pamięcią na 63 piloty
• Uproszczone programowanie za pomocą wyświetlacza ciekłokrystalicznego
• Kolorowe i ponumerowany listwy zaciskowe
• Soft Stop - spowolnienie w końcowych etapach otwierania i zamykania aby domyk skrzydeł był delikatny
• Elektroniczne samouczenie przy pierwszym uruchomieniu "Autoset"
• Funkcja automatycznego zamykania
• Automatyczne zamykanie po przejechaniu linii fotokomórek
• Funkcja furtki i inne...

Komplet kluczy do awaryjnego otwierania bramy w przypadku brakuprądu.

Uchwyty montażowe siłowników

• 2x uchwyt do słupków
• 2x uchwyt do skrzydła bramy

Akcesoria montażowe

• wyłączniki magnetyczne
• dławiki do przeprowadzenia przewodów
• zaślepki do siłowników
• trzpienie do zamocowania siłowników
• pozostałe drobne elementy montażowe

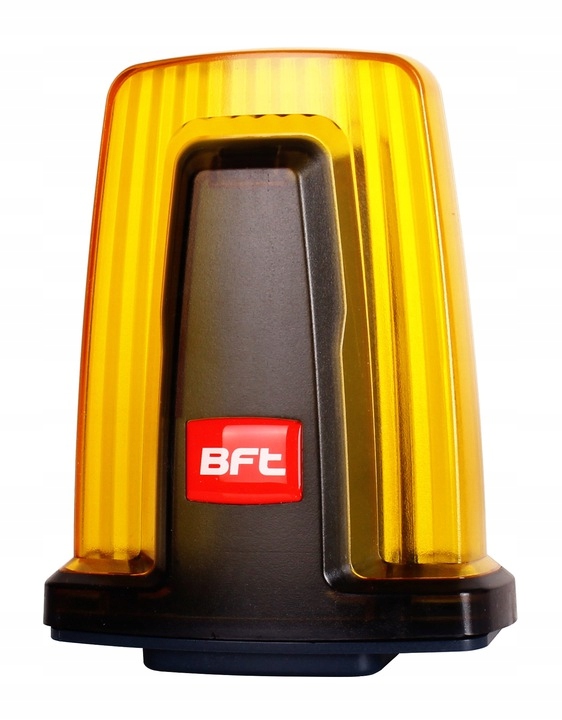

Lampa sygnalizacyjna BFT Radius 24V

• oświetlenie LED
• wbudowana antena zwiększającą zasięg pilotów

Instrukcja obsługi
