Optický hladinový test Topcon AT-B4A



Hlavnou výhodou optických hladín a faktorom ovplyvňujúcim ich popularitu sú návyky odborníkov k tejto tradičnej a intuitívnej nivelačnej technike. Optické úrovne sú tiež zariadenia všeobecne presnejšie ako laserové úrovne. Koniec koncov, je to optika, nie elektronický obraz alebo elektronický prenos úrovne. Chyba, ktorá je výsledkom optického čítania, je v prvom rade ľudskou chybou nesprávneho pochopenia a úmyselného prijatia okrajovej chyby vyrovnania.

Krátke charakteristiky



Najvyššia úroveň AT-B4A je nástupcom legendárnej úrovne Topcon AT-B4. Je to jedna z najpopulárnejších optických úrovní na staveniskách v Poľsku a vo svete. Jeho popularita je dôsledkom jeho bezchybného názoru, ktorý súvisí s jeho pevnou konštrukciou, skvelými parametrami, dobrou optikou, ktoré prispievajú k spoľahlivosti a vysokej presnosti nástroja.

Funkcie



Úroveň Topcon AT-B4A má systém vyrovnávania troch skrutiek, ktorý umožňuje presné vyrovnanie úrovne. Zrkadlo uľahčuje ovládanie úrovne, čo vám umožňuje ovládať vyrovnávaciu bublinu bez toho, aby ste museli oči hľadať z hľadáčika ďalekohľadu.

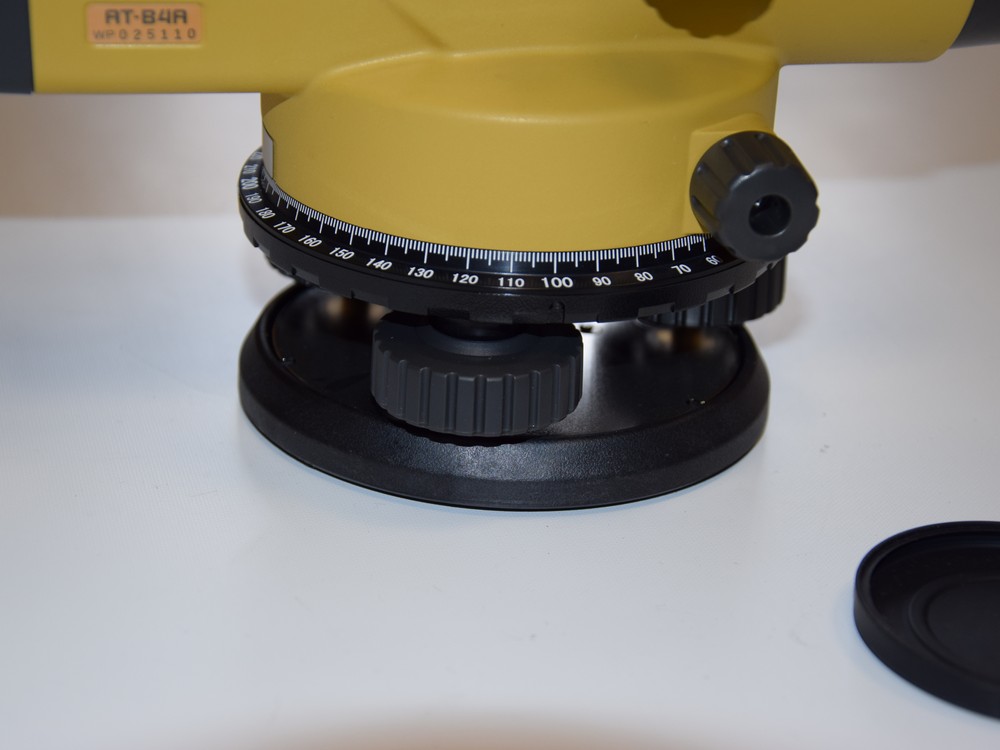

fig 1

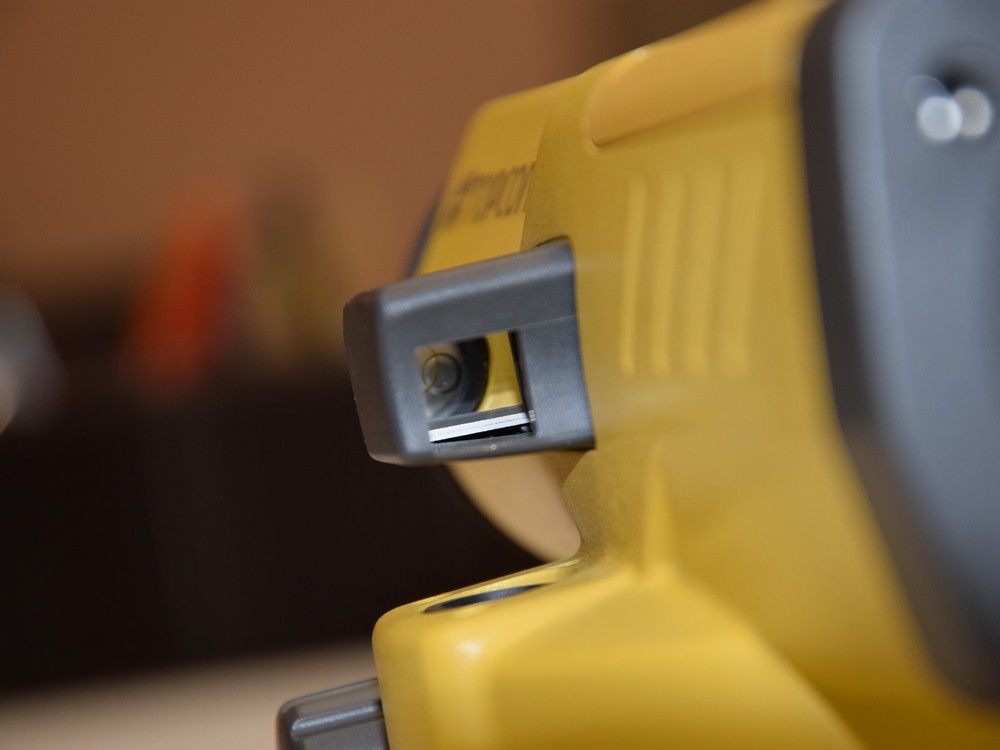

fig 2

Krížový kríž umožňuje presné umiestnenie v akejkoľvek osi definovanej na stavenisku. Presné zarovnanie pozdĺž osi je možné pomocou rotačnej stupnice vyznačenej v stupňoch. Presné nastavenie je možné vďaka nastavovacej skrutke spojenej s gombíkom lenivosti.

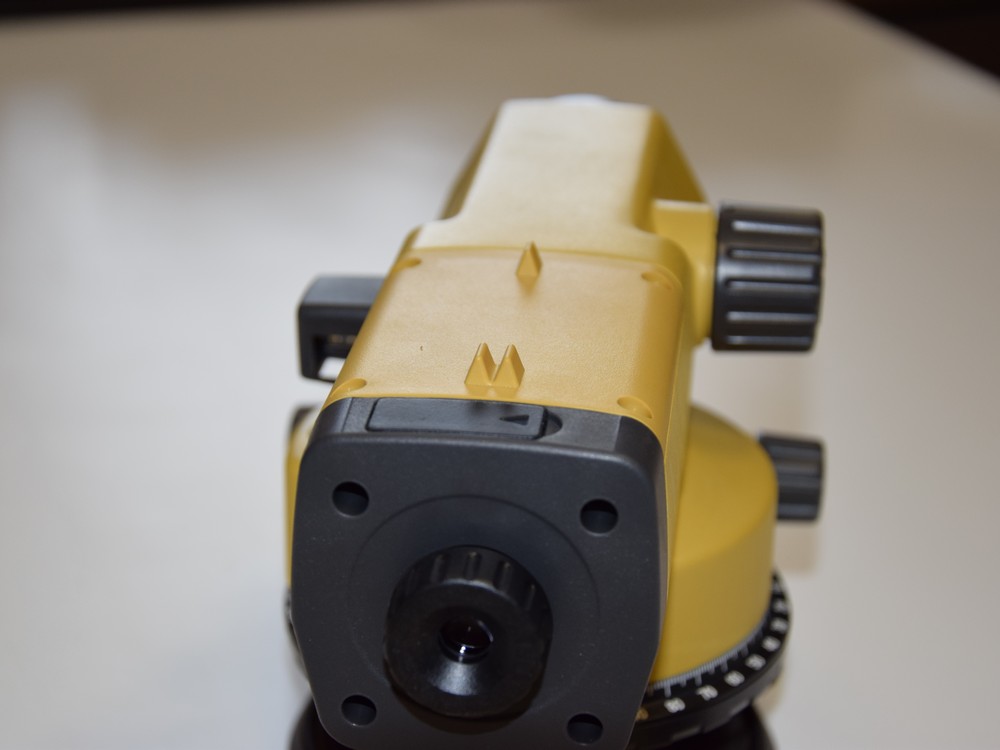

fig 3

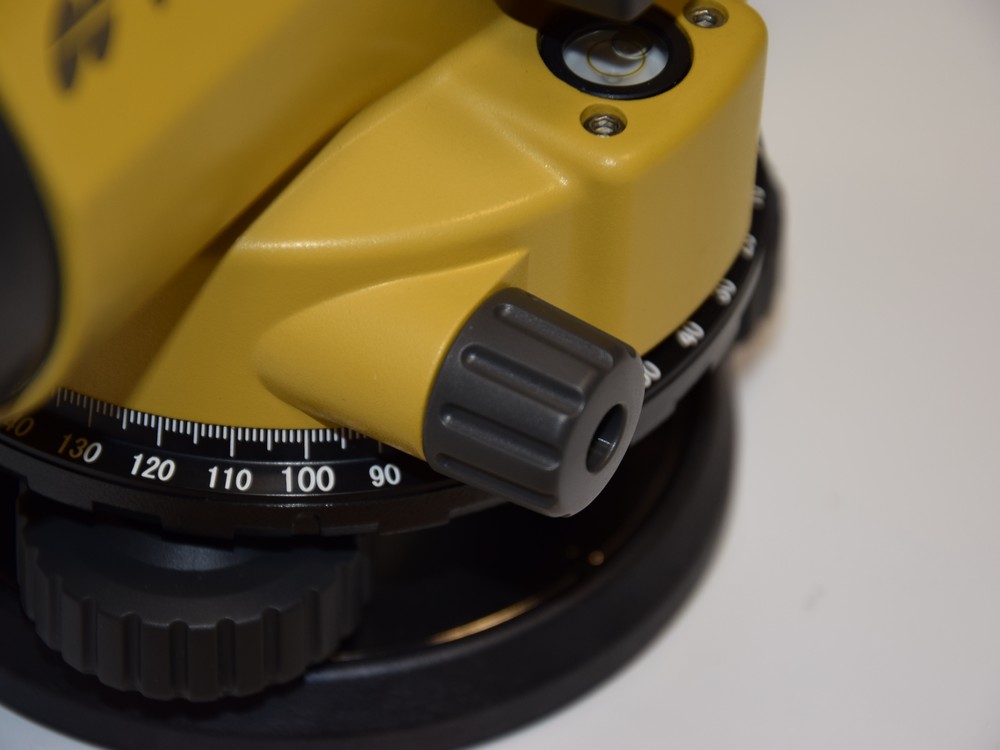

fig 4

Gombík zaostrenia je spojený s optickým mechanizmom, ktorý umožňuje zaostriť systém šošoviek až do výšky 0,2 m od úrovne. Vďaka tomu je možné zarovnávať body aj v tesnej blízkosti nástroja.

Použité materiály



Pevné kovové puzdro je dobrým základom pre stabilizáciu optických prvkov a kompenzátora zariadenia. Vďaka dosiahnutej tesnosti je hladina odolná voči nepriaznivým poveternostným podmienkam prevládajúcim na stavenisku a má stupeň ochrany proti vode a prachu IPX6.

Parametre



Najvyššia úroveň AT-B4A zväčšuje obrázok 24-krát. Vďaka tomuto prístroju je možné vyrovnať terén s chybou nivelizácie najviac 2 mm na kilometer dvojitého nivelovania.

Technické riešenia



Dôležitou vlastnosťou je okrem zväčšenia a vyrovnania aj jas objektívu, ktorý ovplyvňuje pohodlie práce a presnosť čítania. 32 mm objektív používaný v úrovni AT-B4A zvyšuje úroveň jasu. Optika dobrej kvality zabraňuje zahmlievaniu šošoviek a iných súčastí.

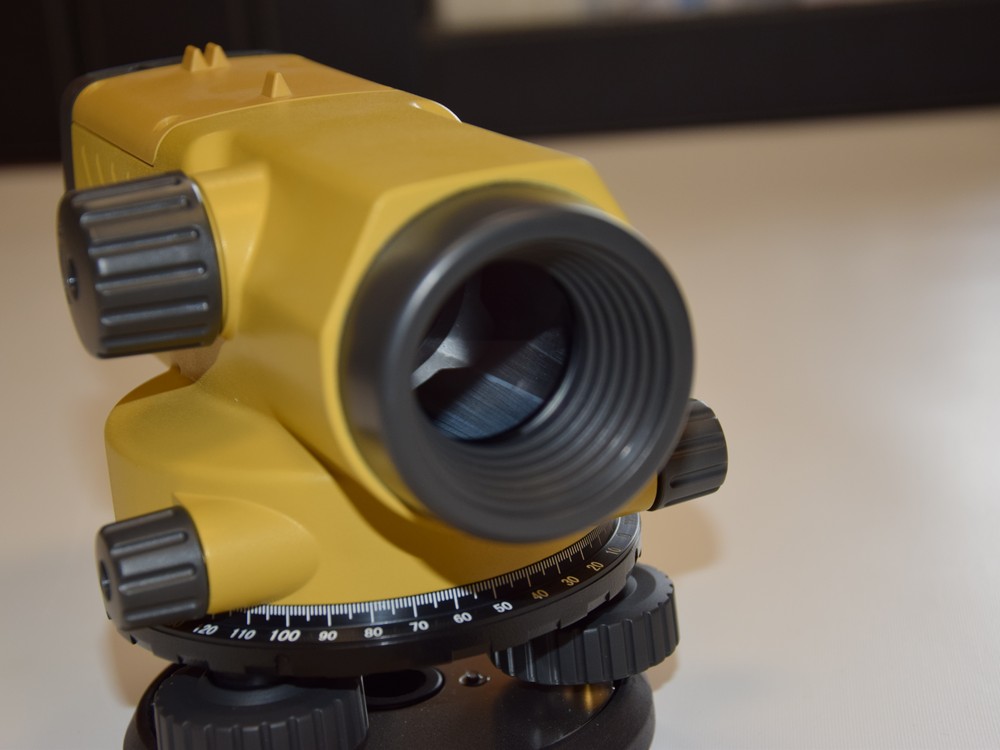

fig 5

Zabudovaný magnetický kompenzátor sa stabilizuje a stabilizuje dokonca aj počas vibrácií na mieste.

Equipment



Úroveň AT-B4A sa dodáva v kufríku. Je tam veľmi stabilný, takže ho kufrík dobre chráni pred vibráciami pri preprave a možnými následkami pádu počas prenosu. V kufri nájdete okrem vodováhy aj usmerňovaciu ihlu a kryt ďalekohľadu, aby pri náhodnom kontakte s rukami pri nastavovaní prístroja nedošlo k jej znečisteniu.

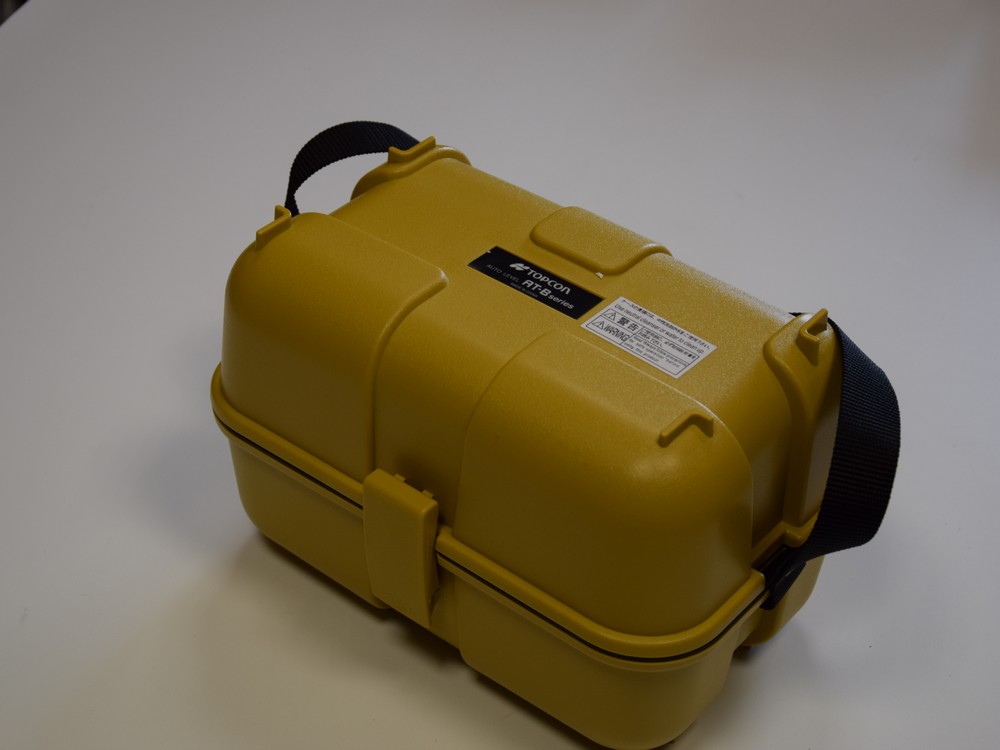

fig 6

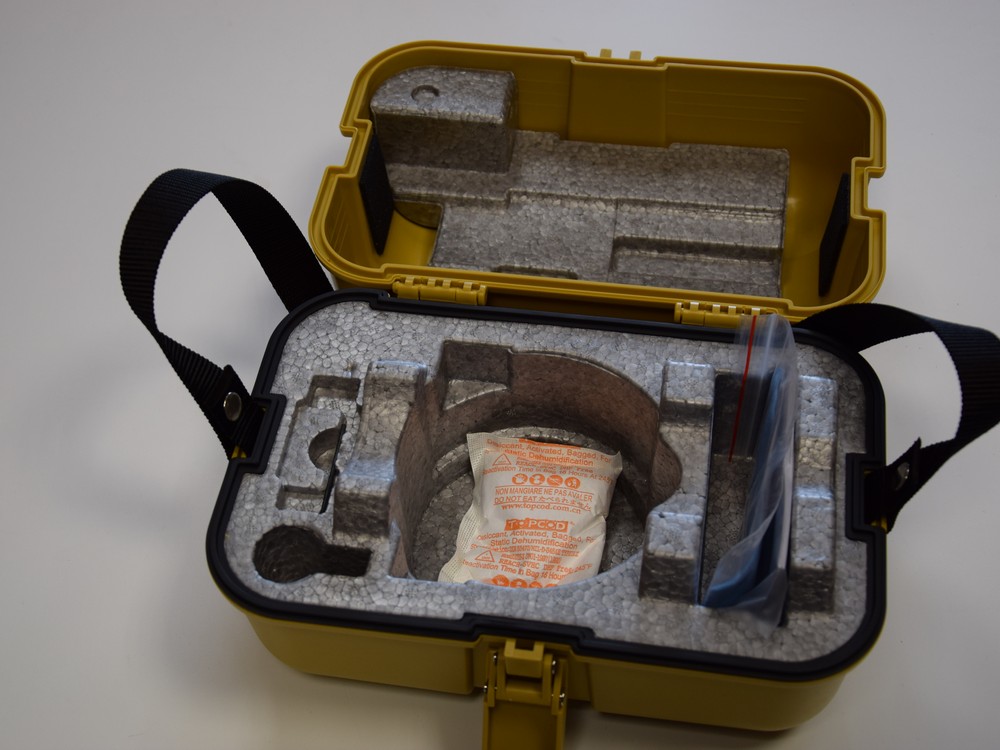

fig 7

Summary



Najvyššia úroveň AT-B4A je nástroj určený na prácu v zložitých podmienkach, kdekoľvek je to potrebné vysoká presnosť a spoľahlivosť. Kvalitu tohto zariadenia dokazuje aj 5-ročná záruka výrobcu.
