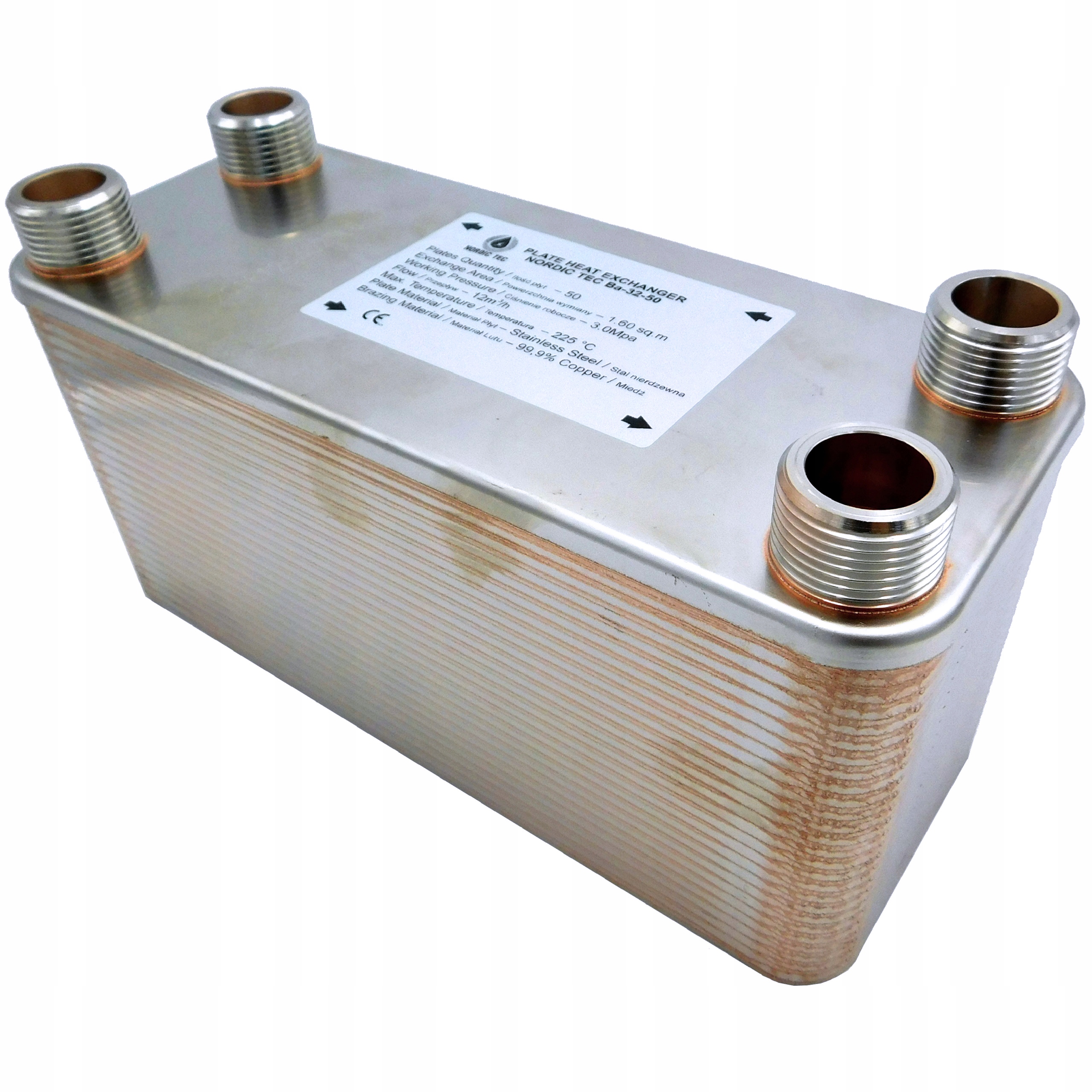

Wymiennik ciepła 50-płytowy Nordic Tec Ba-32-50 1" 110 kW

Wymiennik ciepła CO - stalowy, lutowany, marki Nordic Tec na przyłączach 1", gwintu zewnętrznego stosowany do układów centralnego ogrzewania i ciepłej wody użytkowej, w tym do łączenia kotłów oraz pomp ciepła z układem.

✅Renomowana marka Nordic Tec - gwarancja niezakłóconej pracy wymiennika przez długie lata

Parametry wymiennika płytowego 110kW

• Stal nierdzewna 316L, lutowana miedzią 99,9% Cu
• Ilość płyt: 50 sztuk
• Grubość płyty: 0,4mm
• Typ płyty: karbowana
• Moc grzewcza - od 45 do 110 kW w zależności od temperatury zasilania

Moc nominalna jest mocą maksymalną, osiągalną przy bardzo wysokich parametrach zasilania.

Nie jest ona równoznaczna mocy kotła lub urządzenia grzewczego.

Dobór powinien być dokonywany przez osobę posiadającą fachowe przygotowanie i rozeznanie w temacie wymienników ciepła.

• Przyłącza: 4x 1"
• Ciśnienie robocze - do 30 bar
• Ciśnienie testowe - 45-60 bar

Wymiennik nie powinien pracować w układach o ciśnieniu większym niż 30 bar, niezależnie od ciśnienia testowego.

• Maksymalna temperatura pracy: do +230°C
• Przepływ - do 12 m3/h
• Powierzchnia wymiany - 1,60 m2

Wymiary wymiennika ciepła:

Wysokość / Długość (A) - 286 mm

Szerokość (B) - 116 mm

Głębokość / Grubość (F) - 127 mm

Rozstaw podłączeń (C) - 243 mm

Rozstaw podłączeń (D) - 72 mm

✅Certyfikowany - CE

Na życzenie wystawiamy tzw. deklarację zgodności na dyrektywę ciśnieniową UE.

Zastosowanie wymiennika 110kW - przykładowo:

• Podłączanie kotłów na paliwo stałe oraz kominków z płaszczem wodnym do układu zamkniętego w instalacji CO
• Współpraca z kotłami gazowymi, kolektorami słonecznymi (panelami solarnymi) oraz podgrzewaczami CWU
• Podłączanie ogrzewania podłogowego
• Wszelkiego rodzaju instalacje CO i CWU
• Wymiana ciepła, ogrzewanie i chłodnictwo w maszynach przemysłowych różnych branż
• Chłodnictwo przemysłu spożywczego (np. w produkcji soków, mleka, piwa)
• Podłączanie instalacji pod sieć miejską

Wymiennik podłączamy zawsze przeciwprądowo - w celu uzyskania maksymalnej wydajności.

Budowa wymiennika ciepła NORDIC TEC

Płytowe wymienniki ciepła są urządzeniami pracującymi przepływowo, w sposób nie kumulujący wody (w przeciwieństwie do zasobników). Powierzchnię wymiany cieplnej tworzą płytki stalowe o grubości 0,3-0,4mm (stal nierdzewna) połączone ze sobą za pomocą lutu miedzianego 99,9% Cu (lub niklowego, jeśli w grę wchodzą zastosowania przemysłowe nie współpracujące z miedzią). Zminimalizowana grubość płyt jest w tym wypadku zaletą pozwalającą na maksymalnie wydajną wymianę temperatur pomiędzy mediami znajdującymi się po obu stronach płyty.

Przepływ płynów wymieniających ciepło jest ukierunkowany w co drugi kanał tworzony przez płyty grzewcze, płyny te są od siebie odseparowane i nie mieszają się ze sobą mimo, iż wymieniają się temperaturą. Wymienniki lutowane stanowią konstrukcję zespoloną na stałe, szczelną i nierozbieralną, dzięki długotrwałemu procesowi lutowania w piecach próżniowych. Specjalne profilowanie płytek stalowych zapewnia przepływ turbulentny (wzburzony, by uzyskać lepszą wydajność wymiany cieplnej). Umożliwia to bardzo efektywną pracę oraz zapobiega gromadzeniu się zanieczyszczeń wewnątrz wymiennika. Jest to bardzo ważne z uwagi na oczekiwaną długowieczność urządzenia.

Dobór powinien być dokonywany przez osobę posiadającą fachowe przygotowanie i rozeznanie w temacie wymienników ciepła.
