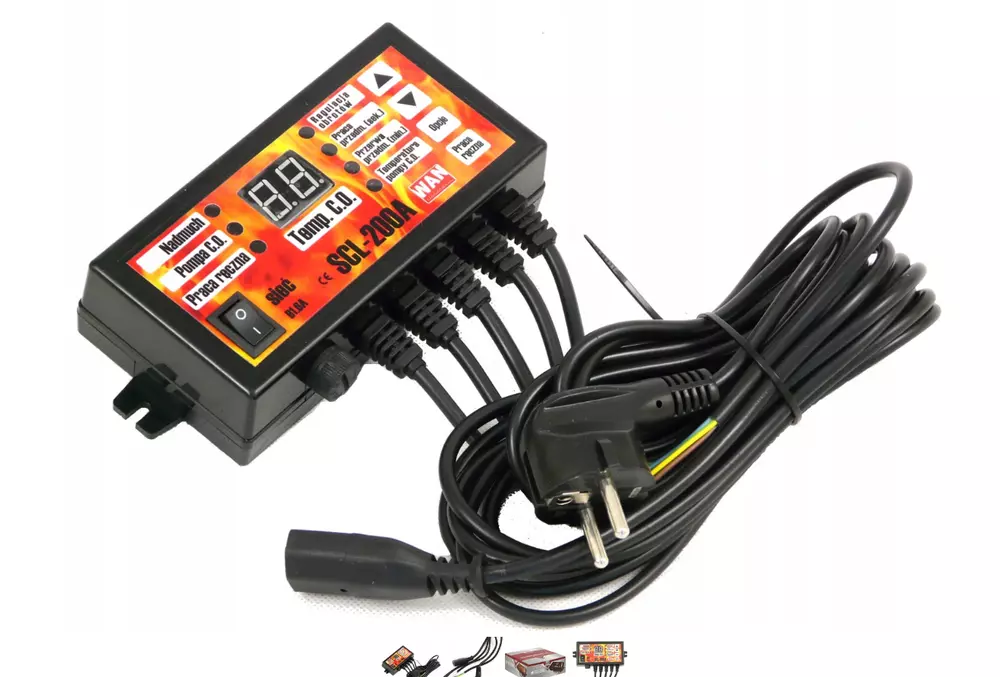

REGULÁTOR VENTILÁTORA A ČERPADLA SCL-200A

Regulátor SCL 200  je určený na ovládanie ventilátora v kotloch ústredného kúrenia a na aktiváciu obehového čerpadla.

Len v našom ovládači: BIMETAL snímač zodpovedný za mechanické ovládanie zapínania a vypínania dúchadla v prípade poruchy elektronického ovládania. Ovládač má množstvo nových funkcií. Vyznačuje sa jednoduchou obsluhou a spoľahlivou prevádzkou.

Regulátor je navrhnutý tak, aby udržiaval najpresnejšiu teplotu v kotle zapínaním a vypínaním ventilátora a v závislosti od potrieb ovláda aj obehové čerpadlo vody v inštalácii.

Regulátor má ochranu vo forme mini bimetalového senzora, ktorý sa aktivuje, keď teplota prekročí 90 ° C, a rúrkovú poistku WT 1,6 A.

Snímač teploty s hliníkovou rúrkou by mal byť pripevnený k výstupnému potrubiu z kotla ústredného kúrenia a dôkladne izolovaný.Regulátor je vybavený  LED displejom  (dve číslice) pre snímač (teplota pece). Ak je aktuálna teplota, ktorá je predvolene zobrazená, aktuálna teplota meraná pomocou, nižšia ako nastavená teplota, regulátor je v pracovnom cykle, inak je regulátor v cykle údržby. Dúchadlo sa aktivuje pri teplote pece 30 ° C (s hysteréziou 2 ° C). Pod touto teplotou nefunguje.

Tieto tlačidlá je možné použiť na zmenu nastavení ovládača:

• Pomocou šípok zmeňte zvolenú hodnotu (zvyčajne „Nastavená teplota“
• tlačidlo "Možnosti" prepne regulátor do režimu prezerania a nastavovania rýchlosti prúdenia vzduchu, doby fúkania a prestávky medzi údermi, ako aj teploty zapnutia čerpadla ústredného kúrenia
• rýchlosť prúdenia vzduchu v rozmedzí 1 - 10
• prevádzka prúdenia vzduchu v rozsahu 1 - 99 sekúnd
• Fúka prestávky v rozsahu 1-99 minút
• teplota aktivácie čerpadla ústredného kúrenia v rozsahu 30 - 60 ° C
• v „pracovnom“ cykle prúdenie vzduchu pracuje nepretržite, v „podpornom“ cykle je nastavený čas prestávky medzi údermi (v minútach) a pracovným časom (v sekundách)
• tlačidlo „ručná prevádzka“ zapne prúdenie vzduchu (diódy prúdenie vzduchu + prevádzka r. Vypnutie režimu manuálnej prevádzky sa vykoná po opätovnom stlačení tlačidla alebo po dosiahnutí prednastavenej teploty.
• pri každej zmene ktoréhokoľvek parametra regulátora sa vráti do režimu zobrazenia „Teplota rúry“

ŠPECIFIKÁCIA:

• Displej:  LED
• Rozmery [mm]:  40 x 70 x 140
• Snímač teploty:  polovodič
• Rozsah nastavenia teploty:  30 - 99 ° C
• Teplota aktivácie čerpadla:  30 - 60 ° C
• Napájacie napätie:  230V / 50Hz
• Pracovná teplota:  -10 až +50 ° C
• Hysteréza:  2 ° C
• Max. výstupný zaťažovací prúd:  1 A.
• napájacie napätie: 230 V ~ 50 Hz
• presnosť merania: +/- 1 ° C
• rozsah nastavenia teploty: 30 - 60 ° C
• rýchlosť prúdenia vzduchu v rozmedzí 1 - 10
• prídavný bimetalický snímač
