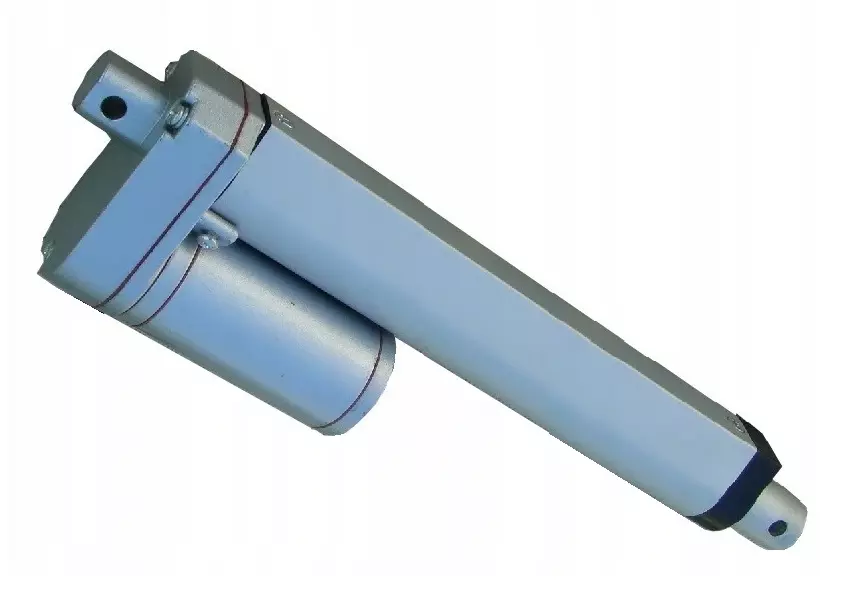

Elektrický servomotor 12 V micro lineárny motor

MIKROLINEÁRNY ELEKTRICKÝ MOTOR

Model s predĺžením 150 mm a rýchlou akciou - rýchlosť posuvu až 25 mm / s.

.

Predmetom ponuky je mikro priemyselný motor.

.

Napájanie 12V DC, zdvih 150mm.

Aktuátor používaný v priemyselnej automatizácii, na ovládanie okien, brán, poklopov, nábytkových prvkov, masážnych kresiel a mnohých ďalších aplikácií. Pohon má motor na jednosmerný prúd 12 V a 2 zabudované pevné koncové spínače. Bez pôsobenia napätia zostáva piestna tyč nehybná.

.

Ovládanie je veľmi jednoduché: po pripojení 12V napätia k motoru sa pohon vysunie, kým sa nespustí koncový spínač, a po obrátení napájacieho zdroja sa skryje, kým sa nespustí koncový spínač.

.

Koncové spínače sú zabudované (pevné), samozrejme, ak chcete znížiť zdvih, môžete pridať externé koncové spínače.

.

Jedná sa o vysoko kvalitné servopohony: kovové prevodové ústrojenstvo, kryt tiež väčšinou vyrobený z kovu, akčné členy sú precízne vyrobené. Sú tiež oveľa rýchlejšie - zdvih až 25 mm za sekundu, čo je mnohonásobne rýchlejšie - ako napr. populárne pohony MINI POWER JACK. Tento typ aktuátora sa vyznačuje aj malými rozmermi a dobre vykonanou prácou. Tieto akumulátory sú určené pre vnútornú prevádzku (nie vonku).

Technické dáta:

- napájanie 12VDC

- maximálny prúd 2,5A

- prúd naprázdno okolo 0,8A

- maximálny ťah (sila) pre tlačenie 400N (asi 40 kg)

- maximálny ťah (sila) pre ťah 300N (asi 30 kg)

- 2 zabudované pevné koncové spínače

- rýchlosť vysunutia až do približne 25 mm / s

- predĺženie valca 150 mm

- 15% pracovný cyklus (1,5 minúty práce a potom 8,5 minúty odpočinku)

- hmotnosť asi 1 kg

Montážne body: 2 otvory na koncoch servopohonu s priemerom približne 6,5 mm.

.

Referenčné rozmery oproti.

Rozmer S je predĺženie, t. J. 150 mm v tomto modeli

Rozmer L v tomto modeli asi 255 mm (pri zasunutej piestnej tyči)

Celková dĺžka (koniec-koniec) zatiahnutého (zloženého) ovládača je približne 27 cm

.

V ponuke sú aj ďalšie modely z tejto série:

1 / Vysoká rýchlosť (až 25 mm / s) s predĺžením 50, 100, 150 a 200 mm a maximálnou silou 400 / 300N

2 / Štandardná rýchlosť (do 8,6 mm / s) s predĺžením: 50, 100, 150 a 200 mm a maximálna sila 900 / 600N

.

Predmetom tejto ponuky je 150 mm výsuvný model s rýchlosťou až 25mm / s

Valce majú slušné kovové prevody:

Nižšie uvádzame príklad použitia:

GALÉRIA PRODUKTOV:
