Wymiennik ciepła 40-płytowy

Nordic Tec Ba-16-40

przyłącza 4x 1"

MOC 50kW

Szczegóły techniczne:

• Stal nierdzewna 316L, lutowana miedzią 99,9% Cu
• Ilość płyt: 40 sztuk
• Grubość płyty: 0,4mm
• Typ płyty: karbowana
• Moc grzewcza - do 50 kW w zależności od parametrów zasilania

Moc nominalna jest mocą maksymalną, osiągalną przy bardzo wysokich parametrach zasilania. Nie jest ona równoznaczna mocy kotła lub urządzenia grzewczego, do którego wymiennik może być stosowany.

W przypadku wątpliwości z doborem prosimy o kontakt mailowy.

• Przyłącza: 4x 1", DN25
• Ciśnienie robocze - do 20 bar
• Ciśnienie testowe - 40-45 bar
• Maksymalna temperatura pracy: do +230°C
• Przepływ - 8 m3/h
• Powierzchnia wymiany - 0,64 m2

Na innych naszych aukcjach dostępny również wymiennik z izolacją poliuretnową

Wymiary:

Długość (A) - 220 mm

Szerokość (B) - 90 mm

Grubość (F) - 101 mm

Rozstaw przyłączy (C) - 180 mm

Rozstaw przyłączy (D) - 52 mm

Na innych naszych aukcjach dostępny również wymiennik z izolacją poliuretanową (otuliną termiczną).

Zastosowanie:

• Podłączanie kotłów na paliwo stałe oraz kominków z płaszczem wodnym do układu zamkniętego w instalacji CO
• Współpraca z kotłami gazowymi, kolektorami słonecznymi (panelami solarnymi) oraz podgrzewaczami CWU
• Podłączanie ogrzewania podłogowego
• Wszelkiego rodzaju instalacje CO i CWU
• Współpraca z pompami ciepła (np. ogrzewanie geotermiczne)
• Wymiana ciepła, ogrzewanie i chłodnictwo w maszynach przemysłowych różnych branż
• Praca w charakterze skraplacza/parownika przy pompach ciepła
• Chłodnictwo przemysłu spożywczego (np. w produkcji soków, mleka, piwa)
• Podłączanie instalacji pod sieć miejską

Budowa wymiennika ciepła NORDIC TEC

Płytowe wymienniki ciepła są urządzeniami pracującymi przepływowo, w sposób nie kumulujący wody (w przeciwieństwie do zasobników). Powierzchnię wymiany cieplnej tworzą płytki stalowe o grubości 0,3-0,4mm (stal nierdzewna) połączone ze sobą za pomocą lutu miedzianego 99,9% Cu (lub niklowego, jeśli w grę wchodzą zastosowania przemysłowe nie współpracujące z miedzią). Zminimalizowana grubość płyt jest w tym wypadku zaletą pozwalającą na maksymalnie wydajną wymianę temperatur pomiędzy mediami znajdującymi się po obu stronach płyty.

Przepływ płynów wymieniających ciepło jest ukierunkowany w co drugi kanał tworzony przez płyty grzewcze, płyny te są od siebie odseparowane i nie mieszają się ze sobą mimo, iż wymieniają się temperaturą. Wymienniki lutowane stanowią konstrukcję zespoloną na stałe, szczelną i nierozbieralną, dzięki długotrwałemu procesowi lutowania w piecach próżniowych. Specjalne profilowanie płytek stalowych zapewnia przepływ turbulentny (wzburzony, by uzyskać lepszą wydajność wymiany cieplnej). Umożliwia to bardzo efektywną pracę oraz zapobiega gromadzeniu się zanieczyszczeń wewnątrz wymiennika. Jest to bardzo ważne z uwagi na oczekiwaną długowieczność urządzenia.

Jak działają wymienniki ciepła?

Płytowe wymienniki ciepła to komponenty ogrzewania, umożliwiające przekaz ciepła z jednego układu grzewczego do drugiego ( np. z sieci ciepłowniczych do ukladów instalacyjnych).  Efektywność przekazu ciepła z układów grzewczych lub ciepłowniczych do układów ogrzewanych jest głównym celem użytkowania wymienników. W jakimkolwiek układzie jest wymiana ciepła, wymiennik wzmacnia wydajność systemu poprzez lepszą przewodność ciepła. Jego spektrum zastosowań jest jednak dużo większe.

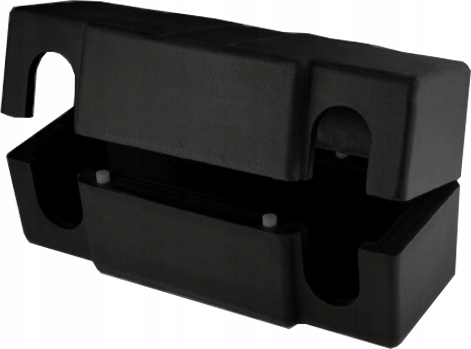

Izolacja termiczna - z izolacją czy bez?

W przypadku użytkowania wymiennika ciepła w układzie ogrzewania wymiennik oddaje część ciepła poprzez ścianki zewnętrzne na otoczenie. Są to straty cieplne, których w dobrze wykonanych układach ogrzewania należy unikać. Jeśli zależy nam na tym by więcej ciepła trafiło na grzejniki lub na ogrzewanie podłogowe, należy ograniczyć utratę ciepła w innych miejscach. Im większy wymiennik wymiarowo, tym więcej ciepła może oddać na zewnątrz.

Izolowanie wymienników jest zgodne z ogólną tendencją izolowania urządzeń grzewczych, czy nawet rur grzewczych w miejscach gdzie utrata ciepła jest nieporządana. W dalszej perspektywie przyczynić się może do oszczędności.
