Sterownik BU-1-60

firmy VENTS

Urządzenie przeznaczone jest do sterowania pracą wentylatorów stosowanych w pomieszczeniach użyteczności publicznej i gospodarstwa domowego (kuchnie, łazienki, sypialnie, biura, sklepy i inne pomieszczenia ogrzewane w zimie).

Sterownik łączy w sobie wszystkie powszechnie stosowane automatyczne funkcje sterowania związane z zastosowaniem czujnika wilgotności, czujnika oświetlenia, wyłącznika czasowego, wejścia sterującego.

Wymienione funkcje można stosować w dowolnej kombinacji, według wymagań użytkownika, np.: w toalecie można uruchomić czujnik oświetlenia, czujnik wilgotności i wyłącznik czasowy, co spowoduje, że wentylator załączy się po wejściu do toalety a po wyjściu będzie pracował jeszcze przez 10min. oraz w przypadku wzrostu wilgotności skutecznie usunie wilgotne powietrze.

Regulator programuje się za pomocą dwóch potencjometrów . Pierwszym ustawiamy poziom wilgoci ( HIGROSTAT) za zaś drugim opóźnienie czasowe ( TIMER)

Sterownik przeznaczony jest do montażu na ścianie lub suficie w pobliżu wentylatora, który jest do niego podłączony. Dzięki sterowaniu opartemu na mikroprocesorze urządzenie charakteryzuje się niespotykaną funkcjonalnością i precyzją elementów pomiarowych.

Dane:

• Moc którą obsługuje sterownik to: min 0,5 wat - 60 wat
• Napięcie: 220-240 V 50Hz
• Wymiary (szerokość*wysokość*głębokość [mm]: 151*46*27

Funkcje:

• funkcja FOTO - czujnik oświetlenia - umożliwia sterowanie praca wentylatora poprzez zmianę oświetlenia w pomieszczeniu (zgaszenie/zapalenie światła).
• funkcja HUMI - higrostat - uruchamiając tę funkcję, sterownik samoczynnie włącza wentylator w chwili, kiedy poziom wilgotności względnej w powietrzu przekroczy ustawiony poziom (z przedziału 40-95%).kiedy wentylator wyciągnie przekroczony poziom wilgotności z pomieszczenia, sterownik wyłączy go po 5 sek. można wydłużyć czas pracy wentylatora (od 5 do 30 min.) uruchamiając wyłącznik czasowy.
• VOLT - tryb cykliczny - pozwala ustawić czas pracy i wyłączenia wentylatora w odpowiednich cyklach. Czas pracy i przerwy ustawia się oddzielnie
• wyłącznik czasowy TIMER - służy do przedłużenia czasu pracy wentylatora w powiązaniu z opisanymi wcześniej funkcjami foto, humi i volt oraz wyznacza czas pracy dla funkcji cykle (praca cykliczna)
• wyłącznik sznurkowy - służy do włączania i wyłączania ręcznego wentylatora łazienkowego
• Elektroniczny panel sterujący pasuje do wentylatorów domowych łazienkowych dowolnego producenta, których łączna moc nie przekracza 60 WAT.

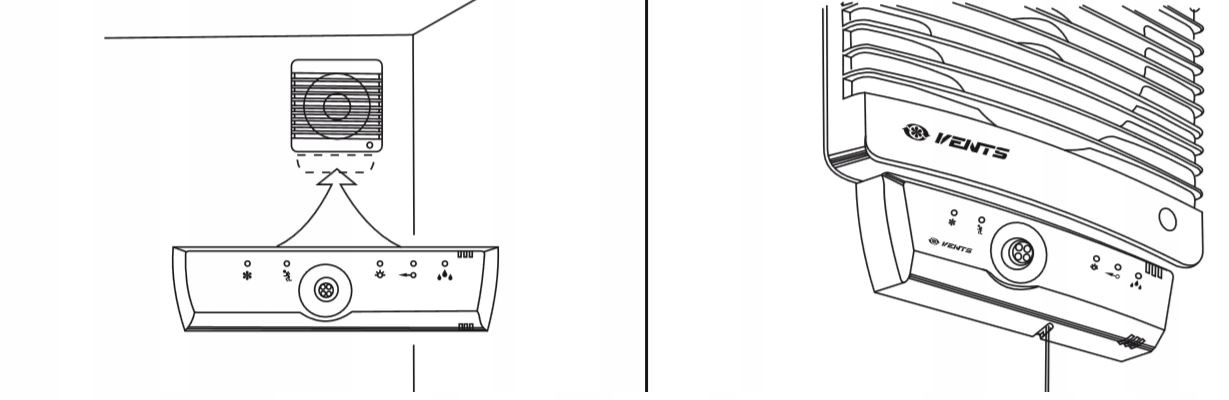

PRZYKŁAD MONTAŻU STEROWNIKA BU-1-60

Sterownik przeznaczony jest do montażu na ścianie lub suficie w pobliżu wentylatora, który jest do niego podłączony.

W celu uzyskania komfortu podłączenia oraz estetycznego wyglądu zaleca się instalację BU przy wentylatorze

Obszar działania czujnika ruchu BU, ograniczony jest do odległości 5 m i kąta wykrywania 130st.
